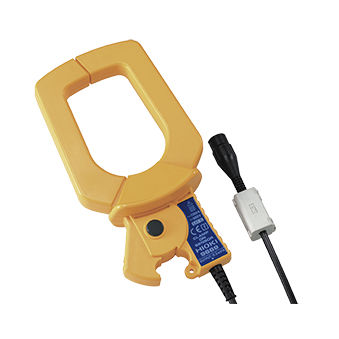

MORSETTO SUL SENSORE
9669
Per la misurazione della corrente di carico, sensore di uscita in tensione
1000 A AC
Panoramica
I sensori di corrente Hioki sono i migliori dispositivi della categoria per l'utilizzo con misuratori di potenza e PQAs. Il 9669 è un sensore a pinza amperometrica CA da 1000A con uscita in tensione per la misurazione della corrente di carico.
CAT III 600V
Caratteristiche principali
- Per dispositivi inverter o linee elettriche commerciali
- Misura fino a 1000 A
Specifiche di base (Precisione garantita per 1 anno, Precisione post-regolazione garantita per 1 anno)
Corrente nominale di misura - 1000 A AC
Corrente di misura massima - Continuo 1000 A (da 45 a 66 Hz)
Velocità di uscita - 0,5 mV AC/ A
Precisione dell'ampiezza (da 45 a 66 Hz) - ±1,0% rdg. ±0,01% f.s.
Precisione di fase - ±1° (da 45 Hz a 5 kHz)
Caratteristiche di ampiezza della frequenza - Entro ±2% a 40 Hz - 5 kHz (deviazione dalla precisione)
Tensione nominale massima verso terra - 600 V AC rms o meno
Diametro del conduttore misurabile - φ 55 mm (2,17 in) o inferiore
80 × 20 mm, Barre del bus
Temperatura e umidità di esercizio - da 0°C a 50°C (da 32°F a 122°F), 80% RH o meno (senza condensa)
Impermeabilità alla polvere e all'acqua - N/A
Dimensioni e massa - 99,5 mm (3,92 in)L × 188 mm (7,40 in)A × 42 mm (1,65 in)P, 590 g (20,8 oz)
Lunghezza cavo 3 m (9,84 ft), Terminale di uscita: BNC
---
