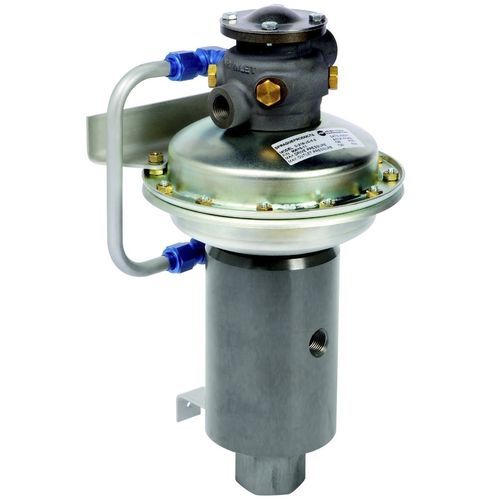

Queste pompe idrauliche Sprague muovono flussi relativamente grandi di liquidi a pressioni da basse a moderate. Le pompe erogano il liquido
con ogni corsa verso l'alto e verso il basso del pistone del liquido piuttosto che, solo con una corsa verso il basso come altre pompe J. L'azione
l'azionamento ad aria della pompa è lo stesso delle pompe idrauliche Sprague della serie S-216-J descritte a pagina 18. Essendo azionate ad aria, queste pompe a doppio effetto non sono forzate e non producono scintille, sicure per l'uso in aree pericolose o confinate.
Vedere le tabelle per i tassi di scarico del liquido e le pressioni.
Vedere le disposizioni dell'unità di potenza di questi modelli di pompa.
S-216-JD-6.8
Serve olio e liquidi non corrosivi. Non per il servizio idrico. Con un rapporto di pompaggio di 6,8, questa pompa a doppio effetto è adatta per il trasferimento di liquidi, test idrostatici a bassa pressione e altri usi industriali.
Questa pompa scarica liquidi voluminosi fino a 12 galloni al minuto e prevede pressioni di scarico selezionate fino a 680 psi. Con il suo corpo liquido e i componenti principali in lega di alluminio anodizzato, la pompa ha un peso ridotto e un costo inferiore. Le guarnizioni speciali della pompa standard nella sezione bagnata sono compatibili con una vasta gamma di prodotti chimici, mentre le altre guarnizioni della pompa sono in nitrile. Altri composti di tenuta sono opzionali.
S-216-JD-34
Serve olio, acqua e molti liquidi corrosivi. Con un rapporto di pompaggio di 34 a 1, questa pompa a doppio effetto scarica liquidi voluminosi a qualsiasi pressione selezionata fino a 3.400 psi, adatta a molte applicazioni industriali che richiedono la consegna di liquidi voluminosi a pressioni più elevate e cicli di mantenimento.
---
