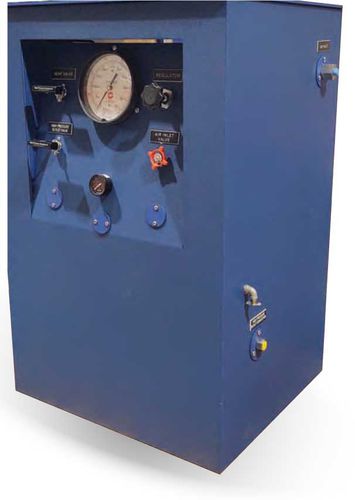

Gruppo di pompaggio autoadescante PS-150

fissoindustriale

Il sistema di pompaggio modello PS-150 è progettato per generare una pressione idraulica fino a 150.000 psi per mezzo di una pompa idraulica ad aria e un intensificatore. L'intensificatore con rapporto 10 a 1 è completamente illustrato a pagina 73. Questo sistema è completo e pronto a funzionare e richiede solo il collegamento di un'alimentazione d'aria di circa 80 psi. La console in acciaio è larga 26", profonda 24", alta 40" e include valvole manuali, regolatore dell'aria, filtro e lubrificatore, manometro dell'aria, manometro dell'alta pressione, serbatoio, filtro dell'olio, pompa (0-16.000 psi), relativi tubi e raccordi dell'alta pressione. Il manometro 0-20.000 psi è collegato al lato di bassa pressione dell'intensificatore che ha un rapporto di 10 a 1. La pressione sul lato alta pressione dell'intensificatore è quindi determinata moltiplicando la lettura del manometro per 10. Una piccola variazione deve essere permessa per l'attrito della guarnizione dell'intensificatore. La pompa idraulica ad aria compressa pressurizza il sistema a 16.000 psi con le valvole "A" e "B" chiuse e il pistone dell'intensificatore è automaticamente posizionato alla fine della sua corsa a bassa pressione. Con le valvole "A" e "C" chiuse, la valvola "B" viene aperta per permettere alla pompa di pressurizzare l'estremità a bassa pressione dell'intensificatore. Il fluido nell'estremità ad alta pressione dell'intensificatore viene così pressurizzato con un rapporto di 10 a 1. Se l'intensificatore raggiunge la fine della sua corsa prima di raggiungere la pressione desiderata, l'intensificatore può essere riciclato. L'uscita dell'intensificatore è di circa 1,2 pollici cubici per corsa.
