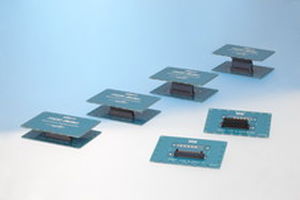

Connettore di dati FX20 Seriesscheda-schedaSMTparallelo
Aggiungi ai preferiti
Confronta con altri prodotti
Caratteristiche
- Tipo
- di dati
- Formato
- SMT, scheda-scheda
- Forma
- parallelo, diritto, a gomito
- Specifiche elettriche
- di corrente
- Materiale
- in oro
- Applicazioni prodotto
- a vuoto, per travi
- Settore
- per automotive, per il settore dell'automazione
- Corrente primaria
0,5 A
- Tensione
50 V
- Passo
0,5 mm
(0,02 in)- Temperatura di funzionamento
Min.: -55 °C
(-67 °F)Max.: 85 °C
(185 °F)
Descrizione
0.passo 5 mm, connettore scheda-scheda con struttura flottante
1. 0.passo 5 mm
2. Tipo di connessione: Angolo retto / Verticale
3. Numero di pin: 20, 40, 60, 80, 100, 120 e 140
4. Intervallo di fluttuazione: da ± 0,6 a 0,8 mm in direzione X e +/- 0,6 mm in direzione Y
5. Una struttura di contatto a doppio raggio produce un contatto altamente affidabile (vedere la figura a destra)
6. Capacità di corrente: 0,5 A per pin
7. Lunghezza effettiva di accoppiamento di 1,5 mm
8. Non è specificata la superficie di traccia conduttiva
9. Contiene l'area di prelievo del vuoto necessaria per consentire il montaggio automatico
10.Struttura autoallineante e autoguidante
---
Cataloghi
FX20 SERIES
12 Pagine
