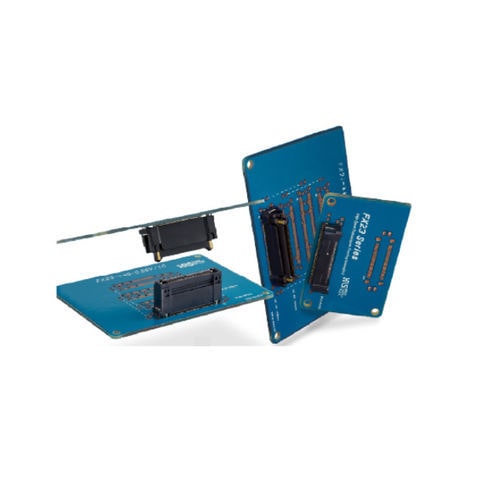

Connettore ibrido FX23 Seriesdi datischeda-schedaSMT
Aggiungi ai preferiti
Confronta con altri prodotti
Caratteristiche
- Tipo
- di dati, ibrido
- Formato
- SMT, scheda-scheda
- Forma
- parallelo, a gomito, di spessore ridotto
- Tipo di connessione
- ad inserimento
- Specifiche elettriche
- di alta potenza, di corrente
- Materiale
- in oro
- Applicazioni prodotto
- per trasmissione, PLC, per punto vendita, per macchina pick and place SMT
- Settore
- per applicazioni industriali, per applicazioni mediche, per automotive, per applicazioni robotiche
- Altre caratteristiche
- ad alta velocità
- Corrente primaria
0,5 A, 3 A
- Tensione
50 V, 200 V
- Passo
0,5 mm
(0,02 in)- Temperatura di funzionamento
Max.: 105 °C
(221 °F)Min.: -55 °C
(-67 °F)
Descrizione
Trasmissione ad alta velocità, connettori flottanti scheda-scheda con passo di 0,5 mm
1. 0.passo 5 mm
2. Impilaggio (altezza: 8 - 30 mm)/angolo retto
3. Contatti disponibili: 20/40/60/80/100/120 per il segnale + 4 per l'alimentazione
4. Campo di fluttuazione: direzione X: ±0,6 mm, direzione Y: ±0,6 mm
5. Trasmissione ad alta velocità (8+ Gbps)
6. Design a potenza ibrida (3A/pin×4 linee)
7. Capacità di corrente: contatto di segnale 0,5A/pin, contatto di alimentazione 3A/pin
8. Montaggio Pick & Place (nastro di aspirazione di serie)
9. Eccellenti prestazioni di accoppiamento grazie all'ampio perno di guida.
---
