Connettore di dati TM25R Series

RJ45jackUSB

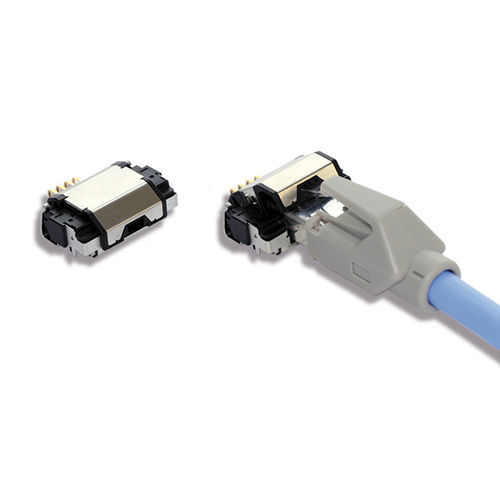

La serie TM25R offre una soluzione di connettività ad alta velocità e a basso profilo per le applicazioni in cui l'altezza dello spazio è limitata. Il connettore TM25R è un jack modulare RJ-45 pieghevole, con chiusura aperta, che soddisfa le prestazioni di Cat 5. Il connettore è dotato di un coperchio apribile e richiudibile, noto come flip-top. Quando il coperchio è chiuso, l'altezza del connettore è di soli 6,6 mm, la stessa altezza di altre interfacce comuni come i connettori standard USB e HDMI. La struttura mid-mount consente al connettore di posizionarsi più in basso nella scheda, riducendo l'altezza complessiva del connettore a 11,25 mm quando il flip-top è aperto. Il flip-top è saldamente fissato al corpo del connettore, ma si stacca prima che il connettore venga danneggiato da una forza eccessiva. Il flip-top può essere rimesso in posizione senza l'ausilio di un attrezzo speciale. La struttura di messa a terra migliorata presenta lamelle metalliche sul fondo del corpo del connettore per garantire la messa a terra attraverso lo chassis oltre che attraverso la scheda. All'interno del connettore sono presenti degli stopper per evitare l'inserimento errato di una spina RJ11 in caso di inserimento accidentale. Il metodo di rifusione intrusiva pin-in-hole è applicabile al TM25R. Ciò consente un processo di rifusione unico con altri componenti a montaggio superficiale e migliora la forza di ritenzione della scheda.
