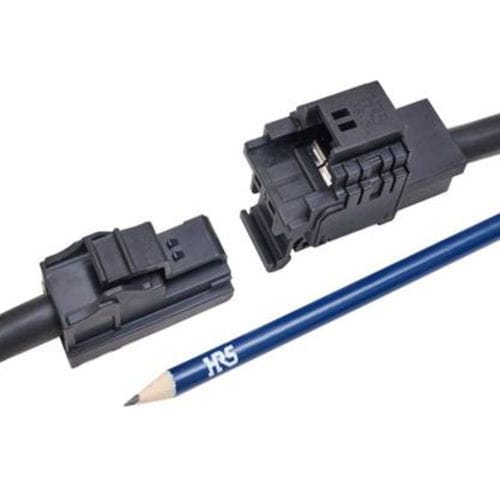

HIROSE ha introdotto la serie EF1 per soddisfare la richiesta di connettori di potenza più piccoli ma con prestazioni più elevate per le applicazioni industriali.
La serie EF1 è composta da una presa e una spina in linea per montaggio su guida DIN e da una presa e una spina in linea per montaggio a pannello, che accettano entrambe contatti a crimpare ad alta potenza con capacità di gestire correnti nominali fino a 160A (ampere).
L'innovativo design del connettore consente di inserire il cavo crimpato nell'alloggiamento del connettore con un'operazione rapida e semplice. Il contatto a crimpare può essere facilmente terminato sul cavo con un utensile manuale standard JIS C 9711.
La chiusura a scatto fornisce una sensazione tattile positiva per confermare il corretto accoppiamento e la sicurezza della connessione. La forma unica del contatto a molla interno e dei punti di contatto consente di ottenere una forza di contatto ottimale per mantenere una connessione stabile e altamente affidabile.
L'alloggiamento presenta quattro diversi stili di accoppiamento per evitare accoppiamenti errati quando si utilizzano più connettori. I connettori sono disponibili in colore rosso per definire il collegamento più o meno.
Posizioni di contatto: 1
Corrente nominale: 160A (max)
Tensione nominale: AC/DC 1000V
Temperatura di funzionamento: -25°C - +105°C
Cicli di accoppiamento: 30
Tipo: In linea
---
