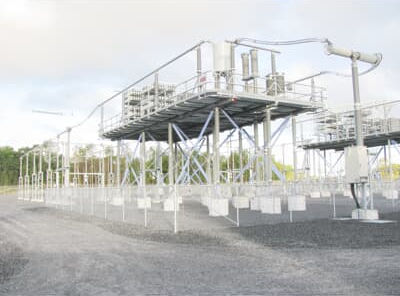

Sistema di compensazione

La compensazione in serie è una tecnologia ben consolidata che viene utilizzata principalmente per ridurre le reattanze di trasferimento, in particolare nei corridoi di trasmissione in massa. Il risultato è un aumento significativo della capacità di trasferimento della potenza e un miglioramento della tensione e della stabilità angolare nei sistemi di trasmissione. Il condensatore in serie fisso è da tempo la soluzione preferita per ottimizzare le prestazioni in corridoi di trasmissione di massa molto grandi. In un sistema di trasmissione la potenza attiva massima trasferibile su una determinata linea di potenza è inversamente proporzionale alla reattanza in serie della linea. Pertanto, compensando la reattanza in serie per un certo grado, l’uso di un condensatore in serie permette la realizzazione di una linea elettricamente più corta ottenendo un trasferimento di potenza attiva più elevato. L’installazione di una reattanza capacitiva in serie in una linea di trasmissione lunga (tipicamente superiore a 200 km) riduce sia la deviazione angolare sia la caduta di tensione, aumentando la capacità di carico e la stabilità della linea. Poiché la corrente attraverso la linea di trasmissione "aziona" direttamente l’uscita MVAr dal condensatore, il concetto di compensazione è "autoregolante” e questo principio semplice garantisce che il condensatore in serie sia una soluzione estremamente conveniente. Il condensatore in serie migliora anche il profilo di tensione lungo il corridoio di potenza e ottimizza la condivisione di potenza tra circuiti paralleli.
