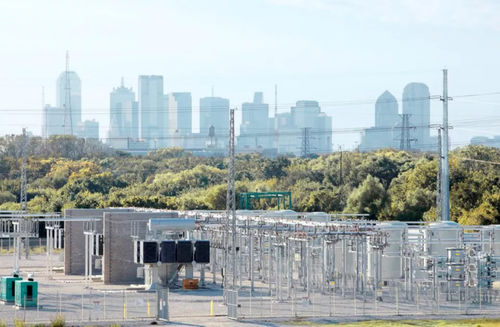

Compensatore statico di energia reattiva

armonicocon filtri armonici

I compensatori statici di potenza reattiva (SVC) sono dispositivi in grado di controllare in modo rapido e affidabile le tensioni delle linee. Di norma un SVC regola e controlla la tensione sul punto di regolazione richiesto in condizioni di stato stazionario e contingenza normali e quindi fornisce energia reattiva dinamica e a risposta rapida in seguito alle contingenze del sistema (ad es. cortocircuiti di rete, disconnessioni della linea e del generatore). Inoltre un SVC può anche aumentare la capacità di trasferimento, ridurre le perdite, mitigare le oscillazioni di potenza attiva e prevenire sovratensioni alla perdita di carico. I compensatori statici di potenza reattiva (SVC) sono personalizzati per adattarsi alle esigenze specifiche di ogni cliente. L’SVC è costituito da una serie di diramazioni fisse o commutate, tra cui almeno una include dei tiristori, e la combinazione delle diramazioni può essere molto diversa a seconda dei requisiti. Un SVC include in genere una combinazione di almeno due degli elementi indicati di seguito (ad es. TCR/FC o TCR/TSC/FC): • Reattore a tiristori controllato (TCR) • Condensatore commutato a tiristori (TSC) • Filtro per armoniche (FC) Le topologie più comuni di compensatori statici di potenza reattiva sono: TCR/FC o TCR/TSC/FC. Il vantaggio principale dell’uso di una topologia con diramazioni TSC è rappresentato dalla riduzione delle perdite (riducendo le dimensioni del filtro). Il sistema di controllo SVC di Hitachi Energy può essere utilizzato per controllare banchi shunt esterni nuovi o esistenti.
