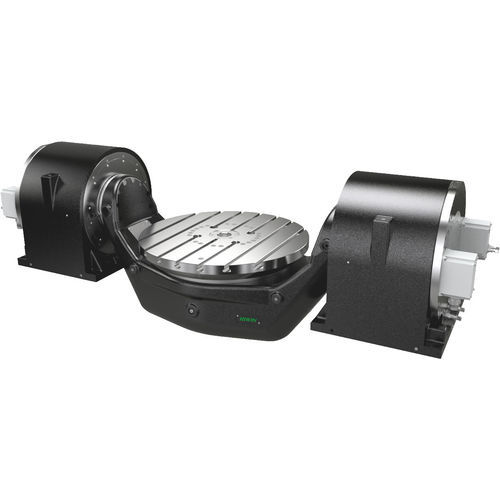

Tavola rotante azionata a motore RAB series

orizzontaleper macchina utensileper centro di lavorazione

Panoramica
Le tavole rotanti e basculanti della serie RAB sono assi di precisione a supporto doppio e azionamento diretto, progettate per operazioni di fresatura e lavorazioni gravose. I motori a coppia raffreddati ad acqua garantiscono accelerazioni estreme, elevati valori di coppia continui e di picco e funzionamento senza gioco. Gli encoder ad alta risoluzione assicurano una precisione fino a ±5 secondi d'arco. Le opzioni di personalizzazione permettono l'integrazione su diversi tipi di macchine.

Modelli disponibili
Tipo | Velocità massima asse rotativo [1/min] | Coppia continua asse rotativo [Nm] | Coppia di picco asse rotativo [Nm] | Diametro tavola [mm] | Carico max. [kg]
RAB-400 | 90 | 430 | 810 | 400 | 350
RAB-500 | 100 | 600 | 1.100 | 500 | 850
RAB-630 | 100 | 600 | 1.100 | 630 | 850
RAB-800 | 90 | 2.200 | 3.900 | 800 | 1.200

Caratteristiche

• Progetto a trasmissione diretta con motore a coppia per funzionamento senza gioco
• Cuscinetti su entrambi i lati per elevata rigidità e precisione
• Motori raffreddati ad acqua per accelerazioni estreme e alti valori di coppia continui/di picco
• Encoder ad alta risoluzione con accuratezza fino a ±5 secondi d'arco
• Varie opzioni di diametro tavola e capacità di carico per differenti applicazioni di lavorazione
• Personalizzazione flessibile per soluzioni integrabili

Specifiche tecniche

• Nome serie: RAB
• Precisione: fino a ±5 secondi d'arco (con encoder ad alta risoluzione)
• Tipo di azionamento: azionamento diretto (motore a coppia), raffreddamento ad acqua
• Coppia massima di picco (serie): 3.900 Nm (RAB-800)
• Esempi di coppie continue: 430 Nm (RAB-400), 600 Nm (RAB-500 / RAB-630), 2.200 Nm (RAB-800)
• Velocità massima asse rotativo: 90 1/min (RAB-400 / RAB-800), 100 1/min (RAB-500 / RAB-630)
• Diametri tavola disponibili: 400 mm, 500 mm, 630 mm, 800 mm
• Capacità di carico max.: 350 kg (RAB-400), 850 kg (RAB-500 / RAB-630), 1.200 kg (RAB-800)
• Coppie di picco tipiche: 810 Nm (RAB-400), 1.100 Nm (RAB-500 / RAB-630), 3.900 Nm (RAB-800)
