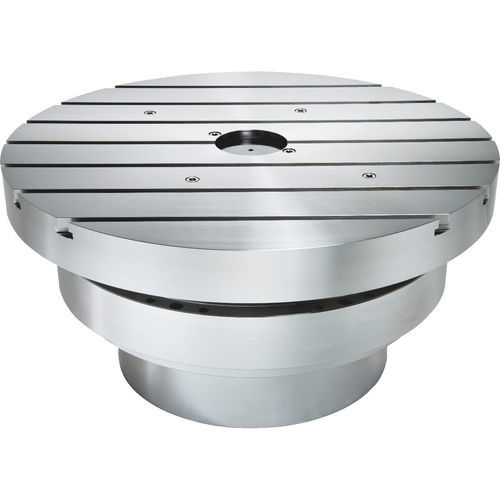

Tavola rotante azionata a motore RCH series

orizzontaleper macchina utensileper macchina utensile

Descrizione del prodotto
I tavoli rotanti orizzontali della serie RCH sono assi di precisione a trasmissione diretta e senza manutenzione, progettati per processi di lavorazione dinamici. Motori a coppia raffreddati ad acqua consentono accelerazioni estreme, coppie elevate e funzionamento senza gioco. Encoder ad alta risoluzione garantiscono precisioni fino a ±5 secondi angolari. La personalizzazione flessibile permette soluzioni integrabili su misura per ogni macchina.

Varianti disponibili (tabella)
Tipo | Velocità max asse rotante [1/min] | Coppia continua asse rotante [Nm] | Coppia di picco asse rotante [Nm] | Diametro tavolo [mm] | Carico max [kg]
RCH-200-SP | 2.000 | 27,9 | 52,7 | 200 | 50
RCH-200 | 280 | 63,5 | 120 | 200 | 100
RCH-400 | 115 | 480 | 910 | 400 | 500
RCH-600 | 100 | 1.290 | 2.400 | 600 | 850
RCH-800 | 80 | 2.000 | 3.600 | 800 | 1.800

Caratteristiche

• Assi rotanti di precisione a trasmissione diretta e senza manutenzione
• Motori a coppia raffreddati ad acqua per elevate accelerazioni e coppie
• Funzionamento senza gioco
• Encoder ad alta risoluzione con precisione fino a ±5 secondi angolari
• Personalizzazione flessibile per soluzioni integrabili

Specifiche tecniche

• Serie: RCH
• Diametri tavolo disponibili: 200 mm, 400 mm, 600 mm, 800 mm
• Velocità max asse rotante (per variante): RCH-200-SP 2.000 1/min; RCH-200 280 1/min; RCH-400 115 1/min; RCH-600 100 1/min; RCH-800 80 1/min
• Gamma coppia continua: da 27,9 Nm (RCH-200-SP) fino a 2.000 Nm (RCH-800)
• Gamma coppia di picco: da 52,7 Nm (RCH-200-SP) fino a 3.600 Nm (RCH-800)
• Gamma carico max: 50 kg (RCH-200-SP) fino a 1.800 kg (RCH-800)
• Precisione encoder: fino a ±5 secondi angolari
• Raffreddamento: motori a coppia raffreddati ad acqua
• Uso previsto: processi di lavorazione dinamici che richiedono alta accelerazione, coppia elevata e elevata precisione angolare
