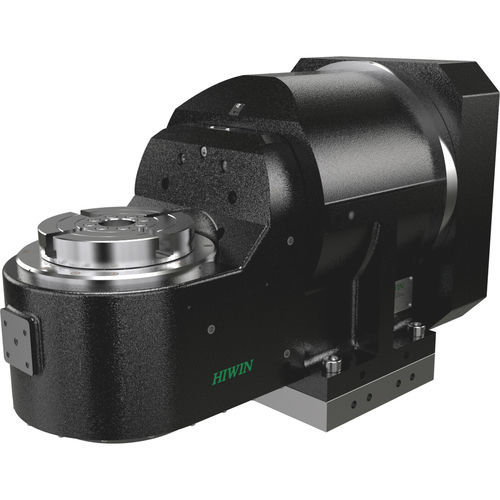

Tavola rotante azionata a motore RAS series

orizzontaleper macchina utensileflessibile

Descrizione
Le tavole rotanti e orientabili a faccia singola della serie RAS sono assi di precisione a trasmissione diretta e senza manutenzione, progettate per l'integrazione compatta e dinamica nelle macchine. I motori torque raffreddati ad acqua consentono elevate accelerazioni e coppie, mentre la trasmissione diretta senza gioco assicura posizionamenti ripetibili. Gli encoder ad alta risoluzione garantiscono precisioni fino a 1,5 secondi d'arco. I modelli supportano portate fino a 300 kg e velocità massime variabili a seconda della versione.

Modelli disponibili e parametri chiave

• RAS-170 — Velocità max asse rotante: 200 1/min; Coppia continua: 35 Nm; Coppia di picco: 66.5 Nm; Diametro tavola: 170 mm; Carico max: 30 kg
• RAS-200 — Velocità max asse rotante: 200 1/min; Coppia continua: 63.5 Nm; Coppia di picco: 120 Nm; Diametro tavola: 200 mm; Carico max: 50 kg
• RAS-200-SP — Velocità max asse rotante: 2,000 1/min; Coppia continua: 27.9 Nm; Coppia di picco: 52.7 Nm; Diametro tavola: 200 mm; Carico max: 50 kg
• RAS-250 — Velocità max asse rotante: 200 1/min; Coppia continua: 145 Nm; Coppia di picco: 275 Nm; Diametro tavola: 250 mm; Carico max: 85 kg
• RAS-320 — Velocità max asse rotante: 150 1/min; Coppia continua: 205 Nm; Coppia di picco: 390 Nm; Diametro tavola: 320 mm; Carico max: 200 kg
• RAS-650 — Velocità max asse rotante: 100 1/min; Coppia continua: 600 Nm; Coppia di picco: 1,100 Nm; Diametro tavola: 650 mm; Carico max: 300 kg

Caratteristiche tecniche / specifiche

• Trasmissione diretta (motore torque) per funzionamento senza gioco
• Design tavola rotante e orientabile a faccia singola per integrazione compatta
• Motori torque raffreddati ad acqua per alte accelerazioni e coppie
• Encoder ad alta risoluzione con precisioni fino a 1,5 secondi d'arco
• Alte velocità: modelli con velocità massime fino a 2,000 1/min (a seconda del modello)
• Portata fino a 300 kg (a seconda del modello)
• Design compatto e dinamico adatto all'integrazione nelle macchine
• Opzioni di personalizzazione flessibili per integrazione specifica all'applicazione
