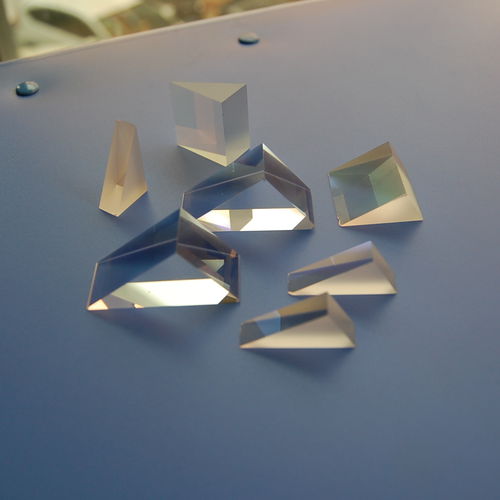

Prisma ottico ad angolo retto

in vetro BK7su misura

I prismi ad angolo retto sono spesso preferibili ad uno specchio inclinato in applicazioni che comportano forti carichi acustici o inerziali, perché sono più facili da montare e si deformano molto meno dello specchio in risposta a sollecitazioni meccaniche esterne. Finché non vengono superate le limitazioni dell'angolo di accettazione per il TIR dalle facce del tetto, i prismi ad angolo retto possono fungere da riflettore retroriflettore, riportando i raggi nella direzione originale. Il prisma ad angolo retto è il tipo di prisma più comune. Viene utilizzato per reindirizzare un fascio di luce a 90 gradi dalla direzione di incidenza o utilizzato come retroriflettore a 180 raggi. Sono spesso rivestiti con vari rivestimenti ottici per formare dei cubi di divisione del fascio e dei cubi di separazione del colore utilizzati in vari sistemi di proiezione. Specifiche: Materiale BK7, UVFS Tolleranze dimensionali ±0,01mm Apertura libera ≥95%@area centrale Tolleranza angolo di 90˚ ±2 arcmin (tipo generale) ±5 arcsec (tipo di precisione) Tolleranza piramidale ±1 arcmin (tipo generale) ±30 arcsec (tipo di precisione) Qualità della superficie 40-20 S-D Planarità della superficie <λ/4 @ 632,8 nm Smussi di protezione <0,25 mm x 45° Rivestimenti Chiamateci
