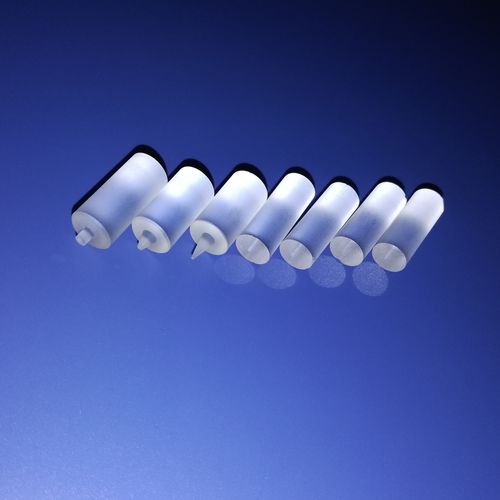

Microlente a gradiente d'indice

cilindricoin vetrodi collimatore

Le lenti Gradient Index (GRIN) hanno un indice di rifrazione che varia radialmente e che fa sì che un raggio ottico segua un percorso di propagazione sinusoidale attraverso la lente. Le lenti GRIN sono facili da maneggiare e da integrare nei sistemi ottici. Le applicazioni tipiche includono l'accoppiamento dell'uscita dei laser a diodi in fibre, la focalizzazione della luce laser su un rivelatore o la collimazione della luce laser. Hobbite offre lenti GRIN a passo 0,25 e 0,23. 0.Le lenti a passo 25 hanno una distanza di lavoro di 0 mm e sono più adatte per la colimitazione del fascio di fibre ottiche o diodi laser. Dove le lenti non possono essere contattate direttamente l'opzione migliore sarebbe quella delle lenti GRIN con passo 0,23, hanno una distanza di lavoro ridotta e sono usate principalmente per la messa a fuoco. Per ridurre i riflessi posteriori Hobbite offre lenti con una faccia a cuneo di 8° e un rivestimento antiriflesso a banda larga. Se la lente GRIN richiesta non è nell'elenco degli articoli standard, si prega di inviare il modulo di richiesta per la lente di cui avete bisogno. Materiale Ossido di vetro Tolleranza del diametro +0,005/-0,010mm Diametro effettivo >70 % Tolleranza di spessore ± 2,5 % Tolleranza della superficie angolata ±2,5° Tolleranza della distanza di lavoro ± 0,01 mm Qualità della superficie 20-10 S-D Figura di superficie <λ/4 @ 632,8 nm Errore di centraggio <3 arcmin Smussi di protezione 89 % a 380 nm - 2000 nm (non rivestito) Caratteristiche: - Ideale per la collimazione del fascio o la messa a fuoco - Accoppiamento laser-fibra - Accoppiamento fibra per fibra - Accoppiamento fibra/rivelatore - Rivestimento BBAR - La superficie terminale angolata riduce i riflessi posteriori - Accoppiamento fibra/rivelatore - Bassa perdita di inserzione - Miglioramento della collimazione - Sostituzione della lente
