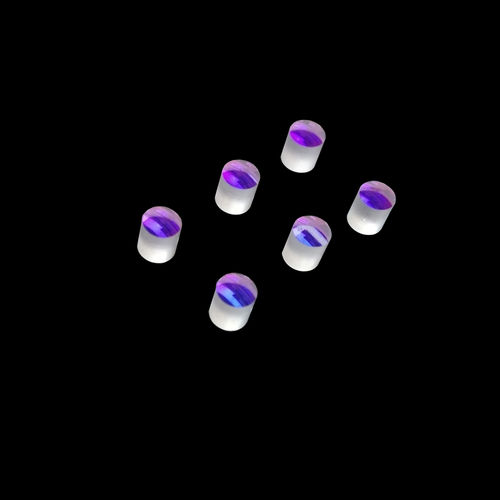

Microlente cilindrico C-LENS

in vetro otticodi collimatoreottico

Le lenti Hobbite Micro (lenti C) sono il componente ottico di base nei dispositivi di comunicazione ottica Sono usate per accoppiare fasci collimati e fasci divergenti, per esempio, l'accoppiamento da da fibra a fibra, da sorgente a fibra, o da fibra a rivelatore. I vantaggi offerti dalla lente C includono una bassa perdita di inserzione, un'ampia gamma di distanze di lavoro e a basso costo. Hobbite è in grado di fornire varie lenti a C a seconda delle esigenze del cliente. La coda di maiale e le lenti a C possono essere assemblato in un collimatore, che realizza molte funzioni di elaborazione ottica del segnale in luce parallela. Poi il collimatore viene utilizzato per applicazioni come isolatore, interruttori ottici, attenuatore e multiplexer di divisione della lunghezza d'onda (WDM). Materiale: N-SF11,SF11,K9,ZF13 altro Tolleranza del diametro: +0,005/-0,010 mm come, 0,700~ 2,800 mm Tolleranza di spessore: ± 0,02 mm Apertura chiara:>90% Tolleranza della lunghezza focale: ±3 % Lunghezza d'onda di progetto:632,8 nm Qualità della superficie: 40-20 S-D Figura di superficie:<λ/4 @ 632,8 nm Errore di centraggio:<3 arcmin Angolo tipico del cuneo: 0°,6°,8°,9° Rivestimenti: R<0.25%@λc+/-40nm, come 400~2000nm
