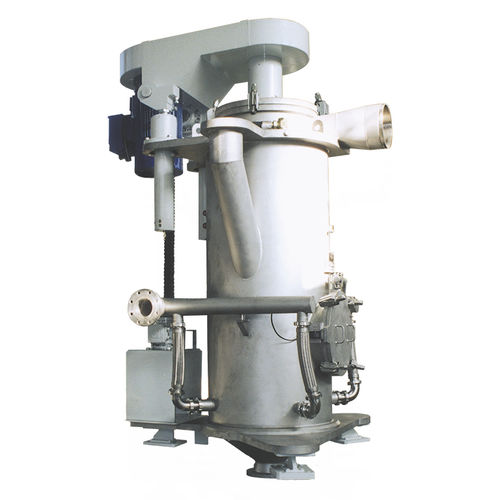

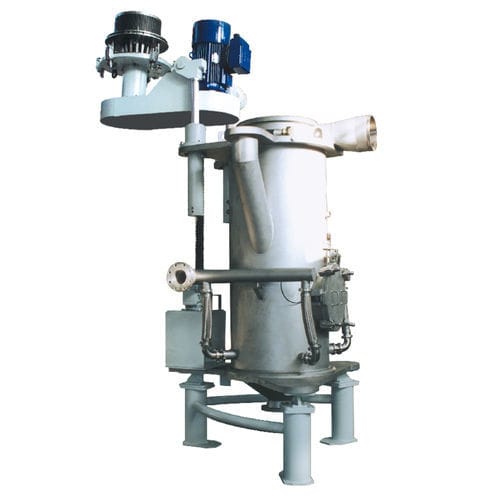

Mulino a getto d'aria opposto TFG

verticale

La linea di prodotti TFG è una variante tecnologicamente avanzata della linea di prodotti AFG, adattata ai requisiti speciali dell'industria dei toner, delle vernici in polvere e dei pigmenti. Il TFG offre un'accessibilità ottimale per la pulizia e quindi un rapido cambio di prodotto. Poiché il fondo della camera di macinazione è piatto, alla fine della produzione rimangono nella macchina solo minimi residui di prodotto non macinato. La ruota di classificazione è azionata da un albero disposto verticalmente. Nella fresatura a getto si sfrutta il fatto che il gas compresso, uscendo da un ugello, viene accelerato a velocità estremamente elevate. Espandendosi, l'energia contenuta nel gas compresso sotto forma di calore viene convertita in energia cinetica. La velocità del suono è inizialmente un limite naturale per la velocità di uscita. Tuttavia, utilizzando gli ugelli Laval, la velocità di uscita può essere aumentata fino a superare la velocità del suono. Gli ugelli Laval sono caratterizzati da una forma a clessidra, che si allarga a valle del punto più stretto della sezione trasversale, la gola dell'ugello. La lunghezza della parte divergente dell'ugello è adattata alla pressione di esercizio. Come gas di macinazione viene spesso utilizzata aria compressa a 20°C e 6 bar di sovrapressione, che garantisce velocità di uscita dell'ugello di circa 500 m/s. A causa dell'aspirazione di gas e prodotto dal letto fluido, la velocità dei getti di gas diminuisce molto rapidamente dopo l'uscita dagli ugelli. La frantumazione è il risultato della collisione tra le particelle nei getti d'aria e anche nella zona centrale, cioè nel punto in cui i getti opposti si intersecano.
