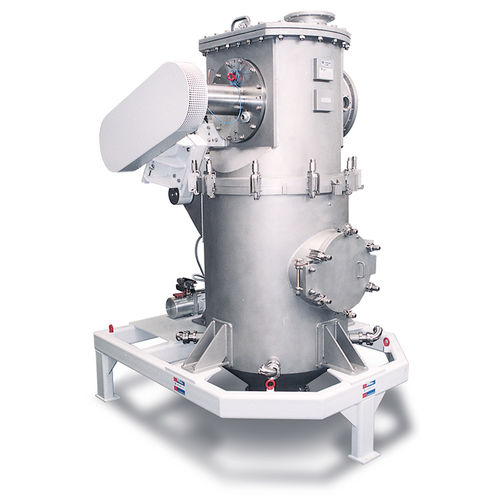

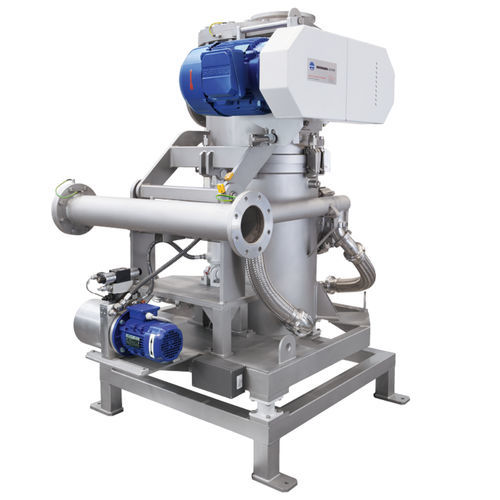

Mulino per polveri AFG

per talcoa getto d'aria oppostoverticale

Mulino a getto contrapposto a letto fluidizzato per la produzione di polveri con una distribuzione granulometrica ripida e un limite massimo di granulometria ben definito nell’intervallo compreso tra < 5 µm e 200 µm. Ugelli di macinazione disposti lungo la periferia della camera di macinazione Ruota/e classificatrice/i disposta/e orizzontalmente nella sezione superiore del classificatore Macinazione a freddo e priva di contaminazioni Pulizia facilitata grazie alla sezione superiore del classificatore ribaltabile e rimovibile e alla piattaforma di ispezione all’interno dell’alloggiamento del mulino Principio di funzionamento Durante l’espansione, l’energia contenuta nel gas compresso sotto forma di calore viene convertita in energia cinetica. La velocità del suono rappresenta inizialmente un limite naturale per la velocità di uscita. Tuttavia, utilizzando ugelli di Laval, è possibile aumentare la velocità di uscita fino a superare la velocità del suono. Gli ugelli di Laval sono caratterizzati dalla loro forma a clessidra, che si allarga a valle del punto di sezione trasversale più stretto, ovvero la gola dell’ugello. La lunghezza della parte divergente dell’ugello viene adattata in base alla pressione di esercizio. Come gas di macinazione si utilizza spesso aria compressa a 20 °C e con una sovrapressione di 6 bar, che consente di ottenere velocità di uscita dall’ugello di circa 500 m/s. A causa dell’aspirazione di gas e prodotto dal letto fluidizzato, la velocità dei getti di gas diminuisce estremamente rapidamente dopo l’uscita dagli ugelli. La frantumazione è il risultato della collisione tra le particelle nei getti d’aria e anche nella zona centrale, ovvero il punto in cui i getti opposti si incrociano.
