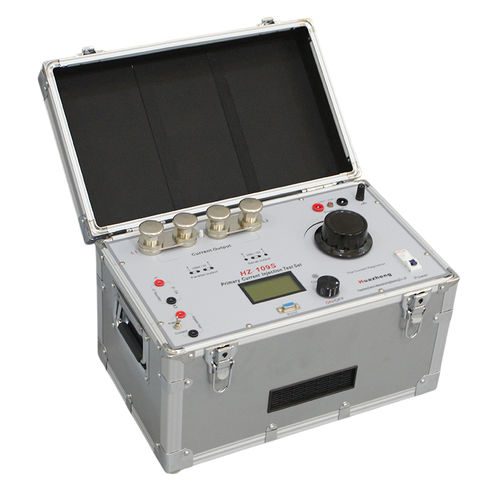

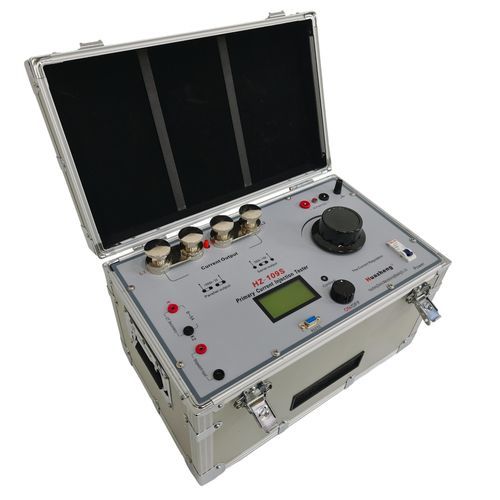

Impianto per prove con iniezione primaria HZ-109S

di correntemanualeper relè di protezione

Il tester di iniezione di corrente primaria HZ-109S adotta la tecnologia a chip ARM per il controllo dell'uscita e un trasformatore toroidale ad alta capacità, ed è dotato di un display LCD. Può visualizzare simultaneamente la corrente primaria, la corrente secondaria, il rapporto di spire e il tempo di attivazione del collegamento del cronometro (potenziale elettrico). Il prodotto presenta un design elegante, un'elevata capacità di uscita, dimensioni compatte e una struttura leggera, con una custodia esterna in lega di alluminio e un pannello in PC. È principalmente adatto per i test del rapporto di spire dei TA e della resistenza di contatto nei sistemi di alimentazione, nonché per altre applicazioni che richiedono test ad alta corrente. L'indice di prestazione principale 2.1 Alimentazione in ingresso: CA: 220 V · 25 A, 50 Hz. 2.2 Corrente di uscita: CA: 1000 A·5 V o 500 A·10 V. 2.3 Display digitale con schermo LCD: visualizzazione simultanea della corrente primaria e secondaria nonché del rapporto di rotazione; Gamma di corrente primaria: 01100A, risoluzione: 0,1A; Intervallo di corrente secondaria: 0～6A; Risoluzione: 0,001A. Cronometro: precisione 0,0001～999,99S ±5 cifre significative. 2.4 Precisione: VERO RMS 0,5%. 2.5 Protezione dai duplicati (protezione da sovraccarico elettronico e protezione software). 2.6 Ambiente di utilizzo: temperatura -1040℃, Umidità relativa 2.7 Volume; 430×260×260mm3. 2.8 Peso: 28 kg.
