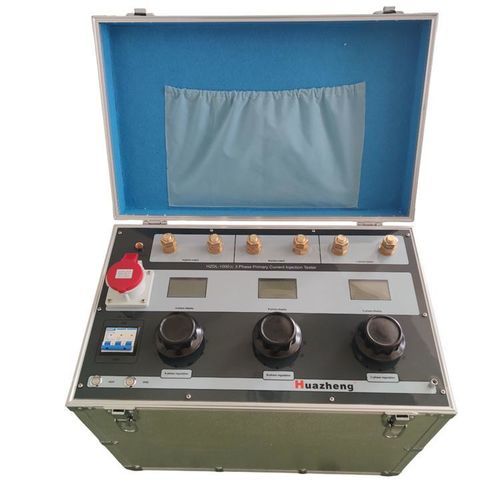

Tester di fase HZDL-1000III

potenzadi corrente ACdi sovratensione

Panoramica
Il HZDL-1000III è un generatore di corrente trifase ad alta corrente (regolatore di corrente trifase) sviluppato da Huazheng Electric Manufacture. Integra regolatori autoaccoppiati a bassa perdita e convertitori con nuclei ad alta permeabilità in un progetto CNC, migliorando l'immunità alle interferenze, aumentando la potenza d'uscita e riducendo l'ingombro rispetto alle generazioni precedenti.

Applicazioni

• Prove di iniezione primaria e taratura di relè di protezione
• Collaudo di relè termici e protettori motore
• Test funzionali di contattori e interruttori
• Prove su interruttori pneumatici e apparecchiature di commutazione
• Taratura di schermi di protezione e quadri elettrici

Caratteristiche principali

• Progettazione integrata con pannello frontale in PVC
• Amperometro digitale a pannello per osservazione e registrazione della corrente primaria
• Corrente di uscita True RMS regolabile in continuo
• Gamma di uscita AC 0–1000 A, regolazione stepless
• Potenza nominale 10 kVA (1×3) e volume compatto (tipicamente 30%–70% rispetto a dispositivi similari)
• Forma d'onda di uscita: sinusoide standard con bassa ondulazione (ondulazione ≤ 0,3%)
• Buona stabilità della corrente (~0,2%) e stabilità di misura elevata
• Funzioni di protezione: sovracorrente e sovratensione
• Intervallo temporale: 0,01 s – 999,999 s

Istruzioni operative

• Verificare cablaggio e buon contatto dei connettori prima dell'alimentazione
• In caso di anomalie all'avvio o durante la prova (accensione non prevista, assenza di display, ecc.) togliere immediatamente alimentazione e controllare i collegamenti
• I terminali di uscita devono essere collegati a circuito chiuso; altrimenti lo strumento non erogherà corrente
• Selezionare conduttori esterni in rame in base a ≥10 A/mm²; configurazione standard: due cavi di prova da 3 m
• Progettato per funzionamenti di breve durata (5 minuti); per test in serie mantenere il tempo di lavoro <2,5 minuti e attendere ≈10 minuti tra i cicli; seguire procedure specifiche per prove di lunga durata

Caratteristiche / specifiche tecniche

• Modello: Generatore di Corrente Alta HZDL-1000III
• Marca: Huazheng Electric Manufacture
• Classificazione ambientale: Gruppo III (GB6587.1-86)
• Tensione di ingresso: AC 380/220 V, 50 Hz, trifase 4 fili
• Potenza nominale: 10 kVA (1 × 3)
• Corrente di uscita: AC 0–1000 A, regolabile continuamente; display amperometro digitale sul pannello
• Tensione di uscita: 10 V
• Forma d'onda: sinusoide standard, ondulazione ≤ 0,3%
• Misura/visualizzazione: valori efficaci True RMS per corrente e tensione; elevata precisione (progettato con materiali 0.2S; prestazione pratica ≈0,3; visualizzazione superiore al livello 0,5)
• Modalità di uscita: True RMS, regolazione continua
• Stabilità della corrente: 0,2%
• Struttura: integrata
• Cablaggio: secondo le esigenze di prova
• Protezioni: sovracorrente e sovratensione
• Timer: 0,01 s–999,999 s
