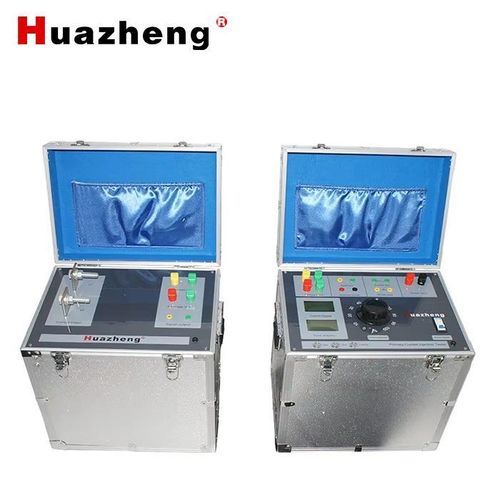

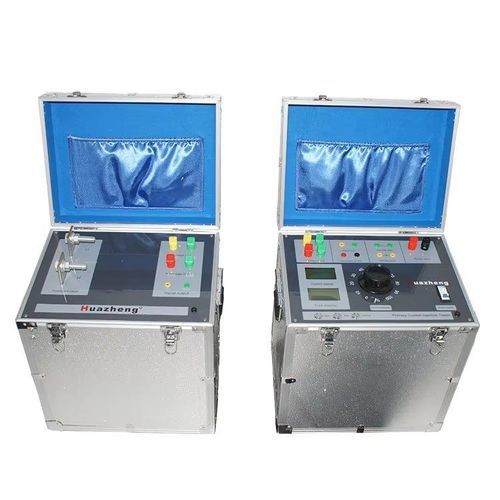

Fonte di corrente alimentazione elettrica AC HZ5373

ACprogrammabile

Panoramica

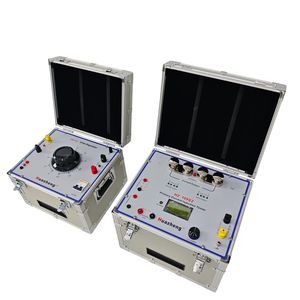

HZ5373 è un'apparecchiatura di iniezione di corrente primaria da 3000 A (upconverter) progettata per prove di protezione del bus primario e verifica del rapporto dei trasformatori di corrente. Integra lavorazione CNC, regolatore di tensione autoaccoppiato a bassa potenza e grande capacità e un convertitore con nucleo in ferro ad alta permeabilità per fornire potenza nominale in un involucro compatto e trasportabile.

Caratteristiche principali

• Chassis compatto con pannello frontale in PVC adatto all'uso di campo.
• Visualizzazione su pannello dei valori primari e secondari per facilitare osservazione e registrazione.
• Precisione di misura: precisione pratica ~0,3 (dichiarata migliore del livello 0,5).
• Elevata potenza d'uscita con forte capacità di carico; uscita CA continua fino alla corrente nominale.
• Volume e peso ridotti (circa 30%–70% delle unità comparabili) per facilitare il trasporto.
• Display LCD 6,5 cifre per tensione/corrente e display a matrice 128×64 per i dati di sistema.
• Funzione di blocco display per letture stabili durante i test di rapporto.
• Rilevamento automatico della polarità del trasformatore e rilevamento automatico del rapporto.
• Funzione di auto-blocco e circuiti di protezione standard integrati.

Funzioni principali e principio di funzionamento

• I circuiti di misura includono il loop di misura della corrente e il loop di polarità; opzionale loop di misura della tensione (acquisizione isolata PT).
• Misura della corrente: TC a bassa impedenza, amplificatore programmato e circuiti di campionamento.
• Controllo digitale: MCU a 16 bit con acquisizione in tempo reale che confronta i valori misurati con quelli impostati per temporizzazione e azione delle protezioni.
• Forma d'onda in uscita: onda sinusoidale standard, coefficiente di ripple < 0,3 %.
• Modalità d'uscita: corrente regolabile continuamente in valore efficace reale, elevata stabilità (0,2 %).
• Protezione: funzioni di protezione contro sovracorrente e sovratensione integrate.

Note operative / Modalità d'uso

• Verificare cablaggi e contatti dei connettori prima dell'alimentazione.
• Se si verificano condizioni anomale all'avvio (assenza di visualizzazione, fumo, odore di bruciato), scollegare immediatamente l'alimentazione e controllare il cablaggio.
• Assicurarsi che il terminale di uscita della corrente formi un circuito chiuso; altrimenti non verrà erogata corrente.
• Usare conduttori di rame esterni dimensionati ≥ 10 A/mm²; la fornitura standard comprende due cavi di prova da 3 m.
• Progettato per funzionamento a breve termine: 5 minuti; per prove in serie mantenere cicli < 2,5 minuti; pianificare condizioni termiche per prove prolungate.
• Sequenza di funzionamento: impostare la manopola corrente su zero → collegare primario/secondario come richiesto → alimentare → abilitare controllo potenza → regolare corrente con la manopola → leggere amperometri primario/secondario per il calcolo del rapporto. Per prove di impulso, impostare la corrente richiesta e utilizzare l'interruttore d'impatto secondo la procedura.

Contenuto imballo

• Unità principale generatore di alta corrente — 1
• Cavi di prova ad alta corrente — 2
• Cavo di alimentazione — 1

Note / Specifiche tecniche

• Modello: HZ5373 (generatore di alta corrente 3000 A).
• Gruppo ambientale: Gruppo III secondo GB6587.1-86 (uso esterno possibile secondo norma).
• Tensione d'ingresso: AC 380 V ±10 %.
• Potenza nominale: 30 kVA.
• Corrente di uscita: AC 0–3000 A, regolazione continua; amperometro digitale sul pannello.
• Tensione di uscita: tip. > 10 V in condizioni operative.
• Forma d'onda: sinusoidale; ripple < 0,3 %.
• Precisione di misura: pratica ~0,3 (materiale 0.2S); precisione di sistema migliore di 0,5.
• Stabilità della corrente: 0,2 %.
• Protezione: sovracorrente e sovratensione integrate.
