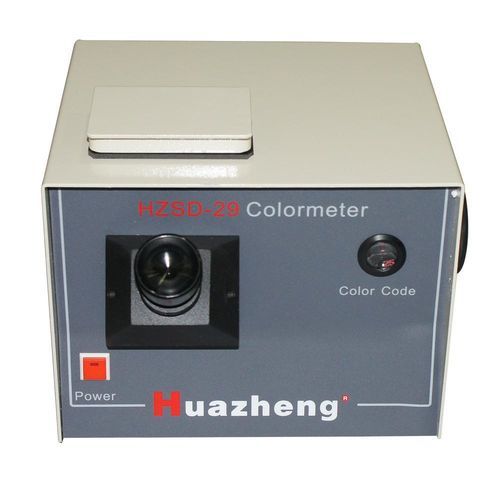

Colorimetro da banco HZSD-29

per analisi di materialeper fonti luminoseper l'industria petrolifera

Lo strumento è adatto per determinare il colore di tutti i tipi di olio lubrificante e altri derivati del petrolio secondo la norma ASTM D1500. Durante l'uso, il campione di petrolio viene iniettato nel tubo colorimetrico. Successivamente, la cromaticità e il numero di colore vengono determinati dopo aver confrontato il campione con il grafico colorimetrico standard. Principali Indicatori Tecnici - Alimentazione: 240 V, 100 W e lampada a guscio di latte con rivestimento opaco lucido con una temperatura di 2750 ± 50 K. - Tubo colorimetrico: tubo di vetro colorato a fondo piatto con un diametro interno di Φ32.5~Φ33.4 mm e un'altezza di 120~130 mm. - Disco di Colore Standard: 26 fori luminosi con un diametro di Φ14, di cui 25 contengono lastre di vetro il cui numero di colore varia progressivamente e rispettivamente da 1 a 25. Il 26º foro è vuoto. Composizione dello Strumento - Lo strumento è composto da un disco luminoso standard, lenti ottiche per l'osservazione, una fonte di luce e un tubo colorimetrico. - Il colore viene filtrato dopo che la luce della sorgente passa attraverso la lastra di vetro lattiginoso e la lastra di vetro filtrante la luce solare. Le caratteristiche dello spettro della luce standard ottenuta sono simili a quelle della luce del nord. - Due fasci di luce paralleli si formano dopo che la luce standard passa attraverso lo specchio piano riflettente e il prisma. Questi due fasci di luce condividono la stessa dimensione e forma e illuminano simultaneamente e in modo uguale la lastra di vetro colorata del disco di colore standard e il campione nel tubo colorimetrico. - Il disco di colore standard contiene 26 fori luminosi con un diametro di Φ14. Ruotare la manopola rotante del disco di colore standard sul lato destro dello strumento in modo che il liquido campione possa scegliere il colore corrispondente corretto nell'esperimento di confronto dei colori. - Il tubo colorimetrico viene inserito all'interno attraverso la posizione del piccolo coperchio nella parte superiore dello strumento. - La lente oculare di osservazione è composta da uno specchio convesso e uno specchio concavo. La lente oculare ottica ha la capacità di regolare il fascio di luce e mettere a fuoco. Caratteristiche di Prestazione - La lente oculare di osservazione è composta da uno specchio convesso e uno specchio concavo. Con il suo aiuto, è possibile osservare sia il colore del campione che quello standard. - Le lenti oculari ottiche possono regolare il fascio di luce e mettere a fuoco e sono facili da usare. - La sua struttura è progettata in modo ragionevole e comoda da maneggiare. - Il numero di colore corrisponde al numero di colore ASTM D1500. Metodo di Utilizzo dello Strumento 1. Preparazione a. Utilizzare carta per la pulizia delle lenti per pulire a fondo il tubo colorimetrico. b. Introdurre acqua distillata in un tubo colorimetrico in modo che la profondità dell'acqua sia superiore a 50 mm. Quindi, posizionare questo tubo colorimetrico come liquido di riferimento sul lato destro del contenitore con coperchio. c. Introdurre il campione trasparente nell'altro tubo colorimetrico in modo che la profondità dell'acqua sia superiore a 50 mm. Quindi, posizionare questo tubo colorimetrico sul lato sinistro del contenitore con coperchio e mantenerlo chiuso. d. Se il campione è torbido e opaco, riscaldarlo fino a quando il colore torbido scompare. Quindi, inserirlo nel tubo colorimetrico e misurarlo immediatamente. e. Se il colore del campione è più scuro del colore della lastra di vetro standard n. 25, utilizzare il cherosene per diluire il campione prima di misurare il colore della miscela di cherosene e campione. Il rapporto tra il volume del campione e il cherosene è 15:85. 2. Procedura Sperimentale a. Accendere l'interruttore di alimentazione e ruotare la manopola del disco di colore standard sul lato destro dello strumento. Allo stesso tempo, osservare attraverso la lente oculare di osservazione. Vedrete due semicircoli colorati, di cui quello a sinistra è il colore del campione, l'altro è il colore standard. Se il colore del campione è uguale a quello della lastra di vetro standard, le letture sul disco numerico devono essere registrate come cromaticità del campione. Se il colore del campione è tra i colori di due lastre di vetro standard adiacenti, allora l'intervallo del numero di colore deve essere registrato, come n. 11-12, o n. 15-16. Il campione misurato dopo essere stato diluito deve essere annotato come "liquido diluito" nel rapporto. b. Dopo che la misurazione è terminata, spegnere l'interruttore di alimentazione, rimuovere il tubo colorimetrico e lavarlo bene per un uso successivo. Note - Dopo che la lunghezza focale e la luce sono state regolate correttamente, la lente ottica non deve essere spostata violentemente. Se è necessario un aggiustamento, deve essere fatto con cura. - Quando il tubo colorimetrico che contiene il campione viene inserito all'interno dello strumento, le superfici esterne e inferiori devono essere pulite accuratamente. - La lastra di vetro di colore standard deve essere verificata con il liquido di confronto del colore standard ASM D1500 ogni sei mesi. Se la differenza tra il colore della lastra di colore e il colore del liquido di confronto del colore con il numero di colore corrispondente è maggiore di un numero di colore, il disco di colore deve essere sostituito o inviato al produttore per essere standardizzato. - Allegato: diagramma comparativo del numero di colore. Lista di Imballaggio No. | Articolo | Quantità 1 | Unità principale | 1 2 | Tubo colorimetrico | 2 Specifiche Tecniche / Caratteristiche - Modello: HZSD-29 - Applicazione: Determinazione del colore di oli lubrificanti e prodotti petroliferi secondo ASTM D1500 - Alimentazione: 240V, 100W - Tubo colorimetrico: Diametro interno Φ32.5~Φ33.4mm, altezza 120~130mm - Disco di colore standard: 26 fori luminosi (25 con lastre di vetro, 1 vuoto) - Lente oculare di osservazione: Specchi convessi e concavi, fascio regolabile e messa a fuoco - Struttura: Disco luminoso standard, lenti ottiche, fonte di luce, tubo colorimetrico
