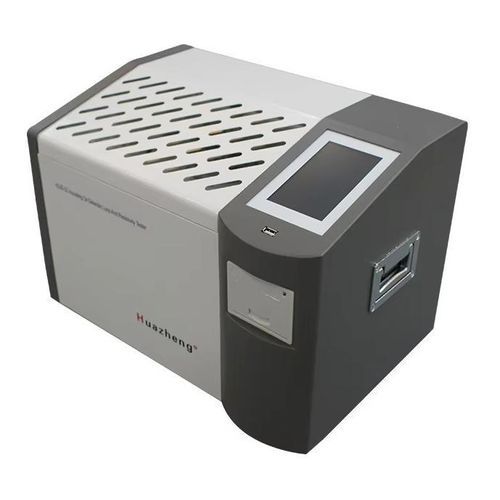

Tester dielettrico HZJD-2Z

di resistenza internadi temperaturadi fattore di dissipazione

Descrizione generale
Nel campo dell'ingegneria elettrica e della manutenzione, garantire l'affidabilità e l'efficienza degli oli isolanti è fondamentale. Il tester di perdita dielettrica (tan delta) per oli isolanti si rivela uno strumento indispensabile per i professionisti impegnati a mantenere l'integrità dei sistemi elettrici. Questo sofisticato dispositivo è progettato per misurare la perdita dielettrica (tan delta) degli oli isolanti, fornendo informazioni cruciali sullo stato e le prestazioni di questi materiali essenziali.

Panoramica
Il tester di perdita dielettrica e resistività per oli isolanti HZJD-2Z è progettato e fabbricato secondo la norma GB/T5654-2007 relativa alle misurazioni della permittività relativa, del fattore di perdita dielettrica e della resistività in corrente continua dei materiali isolanti liquidi. Viene utilizzato per misurare il fattore di dissipazione dielettrica e la resistività in corrente continua degli oli isolanti e di altri liquidi isolanti. Lo strumento è caratterizzato da una struttura integrata e comprende una cella di prova, un regolatore di temperatura, un sensore di temperatura, un ponte di prova di perdita dielettrica, un'alimentazione di prova in corrente alternata, un condensatore standard, un ohmmetro, una fonte di alta tensione in corrente continua e altri componenti essenziali. Completamente digitale e dotato di un sistema di misurazione automatico intelligente, è equipaggiato con un grande schermo LCD a colori (800 x 480 pixel) che mostra istruzioni in cinese a ogni fase. I risultati dei test vengono automaticamente registrati e stampati, consentendo così a un operatore, anche senza formazione specializzata, di utilizzarlo efficacemente.

Funzioni e caratteristiche principali

• La cella di prova utilizzata, a tre elettrodi e conforme alla norma nazionale GB/T5654-2007, con una distanza tra gli elettrodi di 2 mm, consente di eliminare l'influenza delle capacità parassite e delle perdite sui risultati dei test di perdita dielettrica. L'apparecchio è dotato di una valvola solenoide di scarico dell'olio, che consente di svuotare la cella di prova senza smontarla e di risciacquarla con il campione.
• Lo strumento utilizza un riscaldamento a induzione a media frequenza e un algoritmo di regolazione della temperatura PID. Questo metodo di riscaldamento presenta i seguenti vantaggi: assenza di contatto tra la cella di prova e l'elemento riscaldante, riscaldamento uniforme e rapido, controllo agevole e regolazione precisa della temperatura nell'intervallo di errore della temperatura preimpostata.
• Il condensatore standard interno è un condensatore a tre elettrodi riempito di gas SF6, e la sua perdita dielettrica e capacità elettrica sono indipendenti dalla temperatura ambiente, dall'umidità e da altri fattori, in modo che la precisione dello strumento possa essere garantita anche dopo un uso prolungato.
• L'alimentazione di prova CA che utilizza una conversione CA-CC-CA consente di evitare efficacemente le fluttuazioni di tensione e frequenza della rete elettrica che influenzano la precisione della misurazione delle perdite dielettriche. Lo strumento funziona anche con un generatore.
• Funzione di protezione ottimale: in caso di sovratensione, sovracorrente o cortocircuito ad alta tensione, l'apparecchio interrompe rapidamente la pressione ed emette un messaggio di avviso. In caso di guasto o disconnessione del sensore di temperatura, l'apparecchio emette anche un messaggio di avviso.
• Il forno a induzione a media frequenza è dotato di un relè di limitazione della temperatura. Quando la temperatura supera i 120 gradi, l'apparecchio disattiva il relè e interrompe il riscaldamento.
• La regolazione dei parametri sperimentali è più pratica. Intervallo di regolazione della temperatura: 0 a 125 °C, intervallo di regolazione della tensione alternata: 500 a 2 000 V, intervallo di regolazione della tensione continua: 0 a 500 V.
• Utilizzo di un grande schermo LCD retroilluminato che offre una visualizzazione chiara. Interfaccia intuitiva: segui semplicemente le istruzioni del menu in cinese, inserisci il comando e l'apparecchio eseguirà automaticamente il test. I risultati verranno quindi registrati e stampati automaticamente.
• Orologio in tempo reale integrato: la data e l'ora del test possono essere registrate, visualizzate e stampate con i risultati del test.
• Funzioni di calibrazione di una pila asciutta pulita. La misurazione della capacità e del fattore di perdita dielettrica di una pila asciutta consente di determinare le sue condizioni di pulizia e assemblaggio. I dati di calibrazione vengono registrati automaticamente, facilitando il calcolo della permittività relativa e della resistività in corrente continua.

Principali indicatori tecnici
Alimentazione in tensione: 220 V CA ±10 %
Frequenza della rete elettrica: 50 Hz/60 Hz ±1 %
Intervallo di misura:
capacità elettrica: 5 pF a 200 pF
Permittività relativa: 1 000 a 30 000
fattore di perdita dielettrica: 0,00001 a 100
Resistività in corrente continua: 2,5 MΩ·m a 20 TΩ·m
Precisione di misura:
capacità elettrica: ± (1 % del valore misurato + 0,5 pF)
Permittività relativa: ±1 % del valore misurato
fattore di dissipazione dielettrica: ± (1 % del valore misurato + 0,0001)
Resistività in corrente continua: ±10 % del valore misurato
Risoluzione:
capacità elettrica: 0,01 pF
Capacità relativa: 0,001
fattore di dissipazione dielettrica: 0,00001
Intervallo di temperatura misurata: 0 a 125 °C
errore di misura della temperatura: ±0,5 °C
Tensione di prova CA (RMS): Tensione regolabile in continuo da 500 a 2000 V, frequenza di 50 Hz
Tensione di prova CC: 0 a 500V Regolabile in continuo
Consumo di energia: 100 W
Dimensioni esterne: 500×360×420 mm
Peso totale: 22 kg

Condizioni d'uso
Temperatura ambiente: 0 a 40 °C
Umidità relativa (UR):

Caratteristiche / Specifiche tecniche

• Modello: HZJD-2Z
• Marca: Huazheng
• Tipo: Tester di perdita dielettrica e resistività dell'olio isolante
• Norma: GB/T5654-2007
• Alimentazione: 220 V CA ±10 %
• Frequenza: 50 Hz/60 Hz ±1 %
• Capacità di misura: 5 pF a 200 pF
• Permittività relativa: 1 000 a 30 000
• Fattore di perdita dielettrica: 0,00001 a 100
• Resistività in corrente continua: 2,5 MΩ·m a 20 TΩ·m
• Precisione: vedere dettagli sopra
• Temperatura di funzionamento: 0 a 40 °C
• Peso: 22 kg
• Dimensioni: 500×360×420 mm
