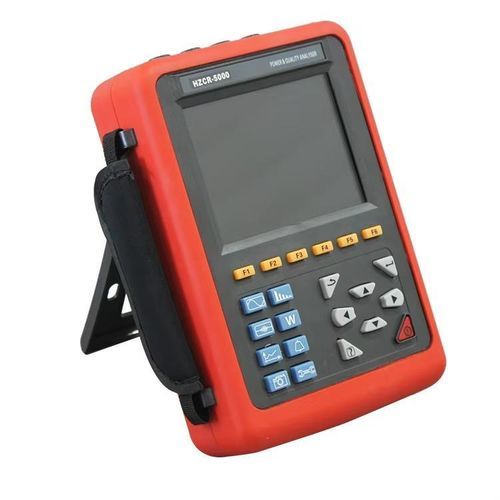

Analizzatore elettrico HZCR-5000 PQA

di qualità di energiaportatiledigitale

L'analizzatore di qualità dell'alimentazione HZCR-5000 è uno strumento di test completo progettato per test sul campo di sistemi trifase. È multifunzionale, intelligente e facile da usare, con un ampio schermo LCD ad alta risoluzione, interfaccia bilingue (cinese e inglese) e una struttura resistente agli urti. Misura corrente a 4 canali (trifase ABC e neutro), tensione a 4 canali (trifase ABC e neutro a terra), valori di picco di corrente e tensione, valori massimi/minimi su un periodo, fattore di squilibrio trifase, sfarfallio di tensione a breve termine, fattore K del trasformatore, potenza attiva, reattiva e apparente, fattore di potenza, fattore di spostamento di potenza, distorsione armonica totale e armoniche. Visualizza forme d'onda in tempo reale e grafici a barre del rapporto armonico, cattura dinamicamente i cambiamenti istantanei di tensione e corrente, monitora la corrente di spunto e genera elenchi di allarmi e grafici di tendenza per la registrazione dei dati a lungo termine. Introduzione: L'HZCR-5000 adotta un'architettura a doppio processore DSP + ARM. Il DSP gestisce l'acquisizione dei dati e l'elaborazione degli algoritmi, mentre l'ARM gestisce i protocolli di comunicazione e l'interfaccia utente. L'acquisizione del segnale analogico è eseguita da due chip AD7655 (16 bit, campionamento sincrono a 4 canali, fino a 1 MSPS), garantendo precisione e integrità. Lo schermo LCD a colori da 5,6 pollici (640 x 480) fornisce una chiara visualizzazione di fase, forma d'onda, diagramma vettoriale e rapporto armonico. La memoria flash integrata memorizza 60 schermate, 150 forme d'onda transitorie e 12.800 registri di allarmi. La modalità di rilevamento della corrente di spunto cattura le forme d'onda per 100 secondi. Una scheda di memoria da 2G registra le curve di tendenza, memorizzando i dati fino a 300 giorni. Funzioni: - Visualizzazione in tempo reale della forma d'onda (4 canali di tensione/4 di corrente) - Valori RMS veri di tensioni e correnti - Componenti CC delle tensioni - Valori di picco di corrente e tensione - Valori RMS minimi e massimi di mezzo ciclo - Visualizzazione del diagramma fasoriale - Misurazione di ogni armonica fino al 50° ordine - Grafici a barre mostrano i rapporti armonici - Distorsione armonica totale (THD) - Potenza attiva, reattiva, apparente (per fase e cumulativa) - Energia attiva, reattiva, apparente (per fase e cumulativa) - Fattore K del trasformatore - Fattori di potenza (PF) e di spostamento (DPF o COSΦ) - Sfarfallio di tensione a breve termine (PST) - Squilibrio trifase (corrente e tensione) Funzioni avanzate: - Funzione di cattura transitoria: Monitora i cambiamenti istantanei di tensione/corrente della rete elettrica, inclusi fluttuazioni, picchi, cali, interruzioni, sovratensioni, corrente di impatto e distorsione istantanea. Memorizza 150 set di forme d'onda transitorie. - Monitoraggio della corrente di avviamento: Monitora la corrente di spunto e di avviamento, visualizza la curva di aumento/diminuzione RMS, la curva dell'inviluppo e la forma d'onda di 4 canali di corrente/tensione. Registra circa 100s dopo il trigger. - Registrazione e archiviazione dei grafici di tendenza: Memorizza tutti i parametri di test, 50 armoniche di tensione, 50 armoniche di corrente, crea curve di tendenza. Registra fino a 300 giorni (20 parametri ogni 5 secondi). - Funzione di allarme: Imposta valori limite, monitora i superamenti, genera registri di allarmi (tensione, corrente, squilibrio, rapporto armonico, frequenza, potenza attiva, THD). Configura 40 allarmi diversi, fino a 12.800 registri. - Funzione di cattura dello schermo: Qualsiasi schermata può essere salvata (fino a 60), registra automaticamente l'ora e la modalità di test. - Funzione di comunicazione: Connessione USB al computer, il software di monitoraggio visualizza la forma d'onda, legge la forma d'onda transitoria, il grafico di tendenza, il registro degli allarmi, le schermate. - Funzione di impostazione: Configura ora/data, contrasto/luminosità dello schermo, colori delle curve di fase, tipo di connessione, rapporti sensore/tensione, lingua del menu (cinese/inglese). - Menu di aiuto: Aiuto in cinese/inglese in ogni fase dell'operazione. Specifiche tecniche: - Temperatura di esercizio: -10°C~40°C - Umidità relativa: <80% - Tensione fase-neutro: 1.0V~1000V - Tensione fase-fase: 1.0V~2000V - Corrente: 10mA~6000A (a seconda della pinza) - Frequenza di rete: 40Hz~70Hz - Alimentazione: Batteria ricaricabile agli ioni di litio 9.6V, caricatore di riserva - Display: Schermo LCD a colori, 640x480, 5.6 pollici - Dimensioni dello strumento: 240mm x 170mm x 68mm - Peso: Host: 1.6kg (con batteria); Totale con imballaggio: circa 9.2kg - Canali: 4U/4I - Parametri misurati: W, VA, Var, PF, DPF, cosΦ, tanΦ, Wh, Varh, Vah - Ordine armonico: 0~50 - Registrazione delle tendenze: 300 giorni (20 parametri, ogni 5 secondi) - Registri di allarmi: 12.800 set - Capacità di cattura dello schermo: 60 - Lingua del menu: Inglese/Cinese - Comunicazione: USB - Sicurezza: IEC 61010 1000V Cat III / 600V CAT IV, IEC61010-031, IEC61326, Grado di inquinamento: 2
