Analizzatore di segnale HZCR-5230

di monitoraggioper rete elettricaper reti elettriche trifase

Descrizione

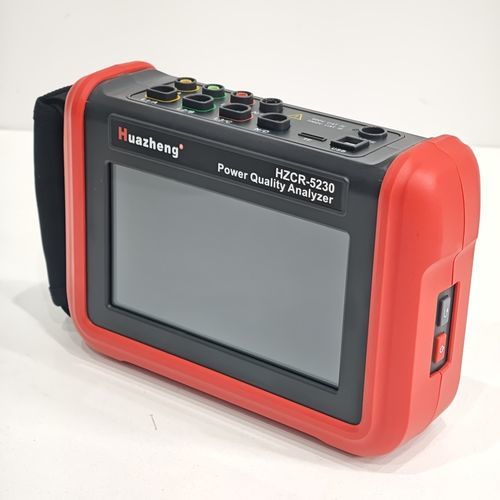

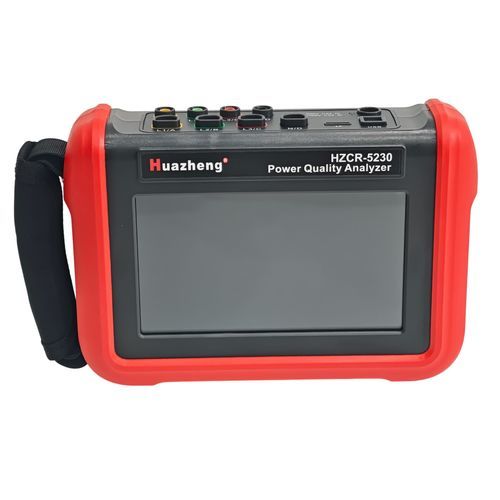

Il Huazheng HZCR-5230 è un analizzatore portatile della qualità dell'energia progettato per impiego in campo in sottostazioni e impianti industriali. Esegue misure simultanee su 3 canali tensione e 4 canali corrente con precisione classe 0.5 e rispetta gli standard di sicurezza IEC-61010 (CAT III 1000 V / CAT IV 600 V). Acquisisce forme d'onda in tempo reale, diagrammi di fase e valori TRMS, e archivia i dati per analisi successive.

Funzionalità principali

• Misura simultanea: 3 canali tensione + 4 canali corrente.
• Analisi armonica fino al 51° ordine con angolo di fase per armonica e THD per fase.
• Rilevamento eventi: flicker, cali (sag), sovratensioni (swell), correnti di spunto e squilibrio trifase.
• Test con un solo pulsante: test fase volt-ampere, verifica rapporto di trasformazione e misurazione CC per velocizzare le ispezioni.
• Memoria ed esportazione: memoria interna 8 GB espandibile a 32 GB; esportazione USB verso PC.
• Interfaccia e protezione: touchscreen a colori 7 pollici con selezione lingua inglese/cinese; guaina antivibrazione a doppio isolamento.
• Alimentazione: batteria al litio ricaricabile 7.4 V, 5200 mAh per uso prolungato in campo.

Specifiche tecniche

• Modello: HZCR-5230 • Marca: Huazheng
• Precisione: Classe 0.5
• Canali: 3 canali tensione, 4 canali corrente
• Gamma tensione AC: 0,001 V ~ 1000 V
• Gamma tensione DC: 0,1 V ~ 1000 V
• Gamma di frequenza: 40 Hz ~ 70 Hz
• Analisi armonica: fino al 51° ordine (per fase) con misurazione dell'angolo
• THD: per fase fino a 51 ordini
• Memoria: 8 GB interna, espandibile a 32 GB
• Impedenza d'ingresso (tensione): 1 MΩ
• Corrente di lavoro: circa 490 mA
• Indicatore batteria e spegnimento automatico: visualizzazione stato batteria; spegnimento automatico configurabile (15/30/60 min)
• Tensione di tenuta: circuito e involucro resistono a 3700 V / 50 Hz AC per 1 minuto
• Isolamento: ≥ 10 MΩ tra circuito e involucro
• Struttura: doppio isolamento con guaina antivibrazione
• Norme di sicurezza: IEC-61010 (CAT III 1000 V / CAT IV 600 V), IEC-61010-03, IEC-61326
• Peso: circa 8 kg (con accessori)
• Comunicazione: USB

Sensori di corrente e intervalli
Lo strumento supporta fino a 6 sensori di corrente intercambiabili per adattarsi a quadri compatti e sistemi di barra di grandi dimensioni. Tipologie e intervalli tipici:

• Sensori a pinza: aperture esempio Ø8 mm, 32×40 mm, Ø50 mm — intervalli AC dipendenti dal modello (es. 10 mA ~ 10 A; 0,1 A ~ 100 A; 1 A ~ 1000 A).
• Bobina flessibile: intervallo AC tipico 10 A ~ 6000 A per conduttori di grande sezione.
• Sensore DC (es. 35AD): intervallo DC esempio 0,1 A ~ 1000 A.

Note
Progettato per l'impiego in campo: involucro robusto, guaina antivibrazione, interfaccia multilingue (inglese/cinese) e autonomia elevata per campagne di misura prolungate. Accessori e configurazioni sensore variabili in base all'ordine.
