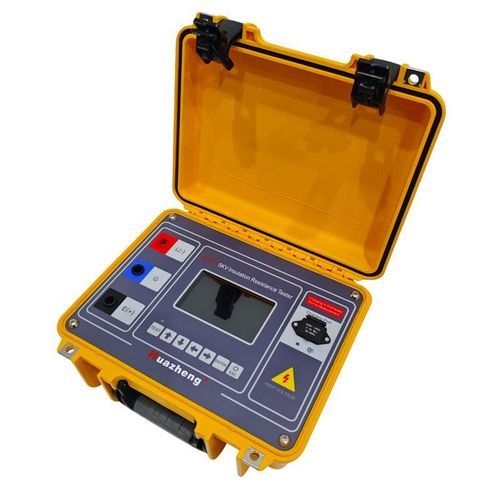

Tester della resistenza di isolamento HZ3051

per impianto elettricoper attrezzature elettricheper diagnostica

Panoramica
Il tester di resistenza d'isolamento serve a valutare la qualità dell'isolamento di apparecchiature elettriche per manutenzione preventiva, messa in servizio e diagnostica in campo. Progettato per l'uso portatile, supporta tensioni di prova regolabili, modalità di test multiple e registrazione dati per individuare punti deboli di isolamento e ridurre i fermi impianto.

Controllo e funzionamento del dispositivo
Lo strumento è controllato da un microcomputer a chip singolo e dispone di funzioni di scarica automatica. Fornisce misure precise con operatività semplice, ottimizzato per test rapidi su trasformatori e apparecchiature in ambiente di campo.

Caratteristiche principali

• Display LCD a colori industriale da 5" con risoluzione 800×480.
• Sei tensioni di prova fisse: 100 V, 250 V, 500 V, 1000 V, 2500 V, 5000 V; modalità personalizzata 50 V–5000 V regolabile in passi di 10 V (pressione prolungata passa a 50 V).
• Corrente di cortocircuito regolabile 1–6 mA (passi da 1 mA); max 6 mA.
• Potenza di uscita continua massima 27 W.
• Circuito di scarica indipendente per scarica rapida e sicura dopo il test.
• Protezione da guasto dielettrico e modalità arco continuo per localizzare punti deboli d'isolamento.
• Prove supportate: Resistenza d'isolamento (IR), Rapporto di assorbimento dielettrico (DAR), Indice di polarizzazione (PI), Step Voltage (SV); modalità DAR: R60s/R30s e R60s/R15s.
• Voltmetro AC/DC integrato con identificazione automatica CC/CA e misura della frequenza AC.
• Filtri hardware e software configurabili per migliorare la compatibilità elettromagnetica.
• Memorizzazione tempi di prova per modalità e spegnimento automatico configurabile per inattività o batteria bassa.
• Batteria standard 16,8 V 3200 mAh con caricabatterie rapido integrato; box batteria sostituibile e indicazione stato carica sul pannello e LCD.

Lista imballaggio (articoli inclusi)

• Unità principale: 1 pz
• Cavi di prova: 1 set (1 cavo HV rosso, 1 cavo di protezione schermato blu, 1 cavo HV nero)
• Cavo di alimentazione a tre conduttori: 2 pz
• Manuale utente: 2 pz
• Scheda di garanzia: 1 pz
• Rapporto di prova: 1 pz

Specifiche tecniche

• Intervalli di misura della resistenza e risoluzioni a 5 kV: 0–9,99 kΩ (0,01 kΩ); 10,0–99,9 kΩ (0,1 kΩ); 100–999 kΩ (1 kΩ); 1,00–9,99 MΩ (10 kΩ); 10,0–99,9 MΩ (100 kΩ); 100–999 MΩ (1 MΩ); 1,00–9,99 GΩ (10 MΩ); 10,0–99,9 GΩ (100 MΩ); 100–999 GΩ (1 GΩ); 1,00–2,00 TΩ (10 GΩ).
• Valori a fondo scala per tensione di prova: 100 V → 40 GΩ; 250 V → 100 GΩ; 500 V → 200 GΩ; 1000 V → 400 GΩ; 2500 V → 1,00 TΩ; 5000 V → 2,00 TΩ.
• Tempo di prova: regolabile 1–60 minuti, passo 30 s.
• Tensioni fisse: 100 V, 250 V, 500 V, 1000 V, 2500 V, 5000 V; tensione definibile 50 V–5000 V, passo minimo 10 V (pressione prolungata per passo 50 V).
• Precisione uscita tensione: 0% ~ +10% ; precisione corrente di cortocircuito ±5%.
• Voltmetro AC/DC: 10 V–660 V, ±(2%+3) ; frequenza AC 25–85 Hz, risoluzione 0,1 Hz, ±0,2 Hz.
• Capacitanza: 10 nF–25 µF (tensione ≥100 V), precisione ±10% ±5 nF; scarica 5 kV → 50 V: ≤0,47 s/µF.
• Alimentazione AC 85–264 Vrms, 50/60 Hz, 25 VA; batteria integrata 16,8 V 3200 mAh; caricabatterie 16,8 V 1,5 A; autonomia indicativa 5 kV @100 MΩ ≈ 6 h.
• Dimensioni 320 × 270 × 150 mm; peso ≈ 2,9 kg; temperatura di esercizio -10 °C ~ 50 °C; umidità relativa ≤90% (senza condensa).
