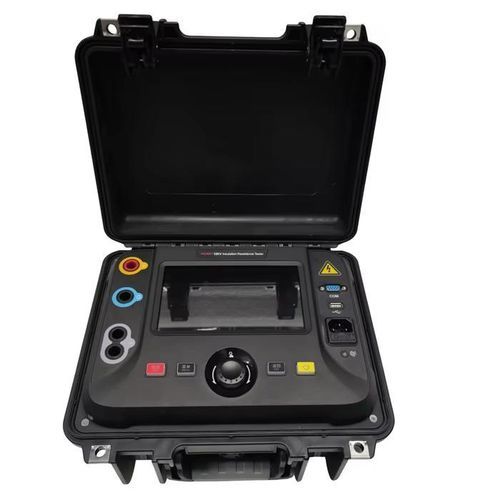

Megaohmmetro digitale HZ-3251

portatilead alta tensionea batteria

Panoramica
Un tester di resistenza di isolamento (megohmmetro) per la misura della resistenza di isolamento in apparecchiature elettriche, cavi, trasformatori, motori e altri componenti. Strumento portatile con tensione di prova fino a 10 kV, progettato per misure su un ampio intervallo di resistenze, misura di capacità e funzioni ausiliarie integrate.

Caratteristiche principali

• Tensione di prova fissa: 100 V, 250 V, 500 V, 1000 V, 2500 V, 5000 V, 10000 V.
• Tensione di prova personalizzabile: 50 V ÷ 10000 V (passo minimo 10 V). Quando si usa controllo shuttle con singolo pulsante, il passo commuta automaticamente (10 V, 100 V, 200 V a seconda della velocità di shuttle).
• Corrente di cortocircuito regolabile: 1 mA ÷ 6 mA, passo 1 mA; precisione ±5%.
• Misura della capacità: campo 10 nF ÷ 25 μF (tensione di prova ≥ 100 V); precisione ±10% ±5 nF; tempo di scarica del campione: da kV a 50 V ≤ 0,47 s/μF.
• Voltmetro integrato: AC/DC 10 V ÷ 660 V, precisione indicata ±(2% + 3 cifre).
• Frequenza di uscita (CA) regolabile 25 Hz ÷ 85 Hz, risoluzione 0,1 Hz, precisione ±0,2 Hz.
• Potenza di uscita continua: circa 5 W.
• Alimentazione: 85 ÷ 264 Vrms, 50/60 Hz, 65 VA. Batteria interna: Li-ion 16,8 V, 4400 mAh; caricabatteria integrato 16,8 V 2,3 A; autonomia tipica: carico 5 kV @ 100 MΩ ≈ 6 ore.
• Dimensioni: 320 mm (L) × 270 mm (W) × 150 mm (H). Peso: 3,9 kg.
• Temperatura di esercizio: -10 °C ÷ 50 °C.

Tabella - Misura della resistenza di isolamento (tensione di prova 10 kV)
Intervallo di resistenza — Risoluzione
0 ÷ 9,99 kΩ — 0,01 kΩ
10,0 ÷ 99,9 kΩ — 0,1 kΩ
100 ÷ 999 kΩ — 1 kΩ
1,00 ÷ 9,99 MΩ — 0,01 MΩ (10 kΩ) circa
10,0 ÷ 99,9 MΩ — 0,1 MΩ (100 kΩ) circa
100 ÷ 999 MΩ — 1 MΩ circa
1,00 ÷ 9,99 GΩ — 10 MΩ circa
10,0 ÷ 99,9 GΩ — 100 MΩ circa
100 ÷ 999 GΩ — 1 GΩ circa
1,00 ÷ 9,99 TΩ — 10 MΩ/10 GΩ (risoluzioni su grandi scale indicate nella tabella di prodotto)

Tabella - Relazione tensione di prova / valore di fondo scala (esempi)
100 V — 200 GΩ (valore fondo scala indicativo)
250 V — 500 GΩ
500 V — 1,00 TΩ
1000 V — 2,00 TΩ
2500 V — 5,00 TΩ
5000 V — 10,0 TΩ
10000 V — 20,0 TΩ (OH come unità sul fondo scala indicata nella tabella)

Nota su precisioni
In base alla tensione di prova e alla scala utilizzata la precisione di misura varia; per alcune scale la precisione commerciale indicata è ±5%, per altre ±20% (vedere la tabella delle precisioni del produttore per dettagli per singola scala).

Caratteristiche / specificazioni tecniche

• Marca: Huazheng (Baoding Huazheng Electric Manufacturing Co., Ltd.).
• Serie/modello: HZJY series (serie HZJY indicata come famiglia di tester di isolamento portatili 5kV/10kV/20kV/30kV nelle pagine correlate).
• Tensione di prova fissa: 100 V, 250 V, 500 V, 1000 V, 2500 V, 5000 V, 10000 V.
• Tensione di prova personalizzabile: 50 V ÷ 10000 V (passo minimo 10 V; step automatico 10/100/200 V in modalità shuttle).
• Intervallo di misura isolamento: da valori inferiori a 10 kΩ fino a centinaia di GΩ / TΩ (vedere tabella delle scale per i dettagli).
• Risoluzione: scala variabile (es. 0,01 kΩ sulle basse scale fino a 1 GΩ sulle più alte); vedi tabella dettagliata.
• Precisione: dipendente dalla scala; tipicamente ±5% su molte scale di lavoro (alcune scale meno sensibili possono avere ±20% come indicato nella documentazione tecnica).
• Corrente di cortocircuito: 1 ÷ 6 mA regolabile (passo 1 mA); precisione ±5%.
• Misura capacità: 10 nF ÷ 25 μF, precisione ±10% ±5 nF; tempo di scarica campione ≤0,47 s/μF (da kV a 50 V).
• Voltmetro interno: AC/DC 10 V ÷ 660 V, precisione ±(2% + 3 cifre).
• Frequenza d’uscita (CA): 25 ÷ 85 Hz, risoluzione 0,1 Hz, precisione ±0,2 Hz.
• Potenza continua in uscita: circa 5 W.
• Alimentazione: AC 85 ÷ 264 Vrms, 50/60 Hz, consumo 65 VA; batteria interna Li-ion 16,8 V 4400 mAh; caricabatteria 16,8 V 2,3 A integrato.
• Autonomia batteria: es. carico 5 kV su 100 MΩ ≈ 6 ore (valore indicativo dal produttore).
• Dimensioni: 320 × 270 × 150 mm. Peso: 3,9 kg.
• Temperatura di esercizio: -10 °C ÷ 50 °C.
• Umidità: specifiche di umidità operative indicate nella scheda tecnica del produttore (consultare la scheda tecnica completa per condizioni ambientali esatte).
