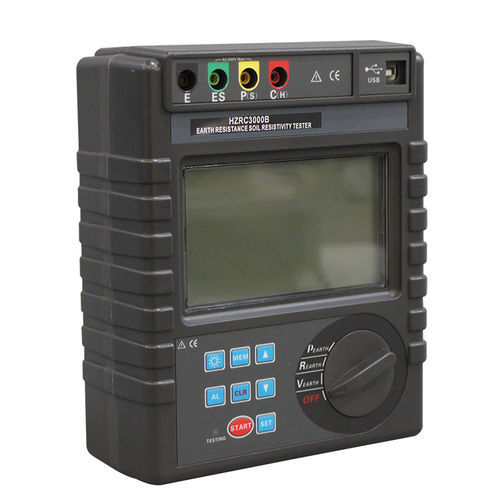

Tester di resistenza di terra HZRC3000B

di resistività del terrenoper elettrodomesticiper impianto elettrico

Descrizione
Il HZRC3000B di Huazheng è un tester portatile per la resistenza di terra e la resistività del terreno, progettato per misurare resistenza di terra, resistività del suolo, potenziale di terra e tensione CA. Supporta misure a 4 poli, 3 poli e 2 poli semplici e integra FFT e AFC per ridurre le interferenze e garantire ripetibilità stabile. Dispone di ampio display retroilluminato, memoria interna e uscita RS232 per supervisione software e generazione report; è adatto ad applicazioni in energia, telecomunicazioni, geotecnica, petrolio, edilizia e protezione dai fulmini.

Componenti principali

• Modalità di misura: 4 poli (preciso), 3 poli e 2 poli (semplice).
• Misura resistività del suolo con metodo Wenner 4 poli.
• Anti‑interferenza: FFT e AFC con riconoscimento automatico del rumore; frequenze di prova selezionabili (128/111/105/94 Hz).
• Display LCD 4 cifre con retroilluminazione blu; indicatore LED lampeggiante e barra di avanzamento durante la prova.
• Memoria interna fino a 300 set di dati; interfaccia RS232 per trasferimento e supervisione via software.

Applicazioni

• Sistemi elettrici e cabine
• Telecomunicazioni e messa a terra di antenne
• Protezione dai fulmini e manutenzione impianti di terra
• Indagini geotecniche e misure di resistività
• Siti petroliferi, cantieri e test elettrici industriali

Operazioni e indicatori

• Conto alla rovescia sul display, LED lampeggiante e barra di avanzamento per lo stato della misurazione.
• Icone MEM, FULL, HOLD/READ; allarme acustico al superamento della soglia impostata.
• Selezione automatica della scala con possibilità di intervento manuale.

Alimentazione e batteria

• Alimentazione: DC 9 V mediante 6 × R14S (1,5 V) batterie secche (specificato sull'apparecchio).
• Standby: circa 300 ore (variabile in base all'uso e alla retroilluminazione).
• Indicatore batteria scarica: sostituire le batterie all'avviso.

Accessori (standard)

• Cavi di prova 4‑fili (es. rosso 20 m, nero 20 m, giallo 20 m, verde 10 m) e set 2‑fili per misure semplici.
• Aste di terra ausiliarie: 4 pz Ø10 mm × 150 mm.
• Cavo di comunicazione RS232 (~1,5 m), custodia e manuale utente.

Capacità di misura

• Resistenza di terra: 0,00 Ω – 30,00 kΩ con sottointervalli e commutazione automatica/manuale.
• Resistività del suolo: 0,00 Ω·m – 9000 kΩ·m con metodo Wenner e spaziatura elettrodi configurabile da 1 m a 100 m.
• Corrente di prova: corrente di cortocircuito AC fino a 20 mA max; tensione circuito aperto AC fino a 40 V max.

Specifiche tecniche

• Modello: HZRC3000B
• Precisione resistenza di terra: tip. ±2% rdg ±3 dgt sui range bassi; range superiori come indicato in documentazione (es. ±4% rdg ±3 dgt).
• Risoluzioni: 0,01 Ω / 0,1 Ω / 1 Ω / 10 Ω a seconda del range.
• Frequenze AFC: 128 Hz / 111 Hz / 105 Hz / 94 Hz.
• Display: LCD 4 cifre super‑large con retroilluminazione blu; telaio LCD ca. 128 × 75 mm.
• Dimensioni: unità ca. 215 × 190 × 95 mm; peso tester ~1.443 g (con batterie); pacchetto ~4,5 kg.
• Memoria: 300 set; esportazione, report e stampa via RS232 e software.
• Norme: IEC61326, IEC61010‑1, serie IEC61557; JJG‑366‑2004 per resistività.
