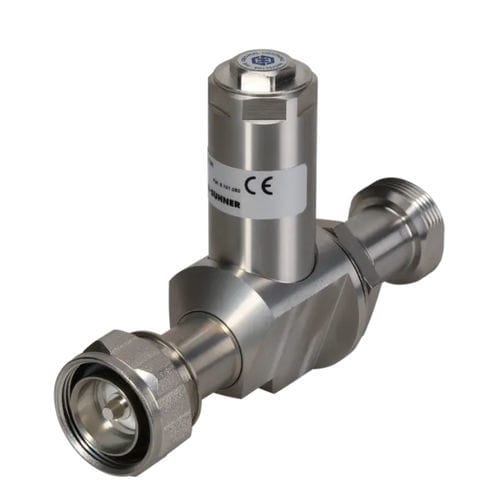

Limitatore di sovratensione di tipo 1 3409.41.0090

da giardinodi telecomunicazionea scarica di gas

Continuità CC per l'alimentazione a distanza Potenza di picco RF non limitata dal tubo a scarica di gas Eccellenti prestazioni a basso PIM; ideale per sistemi multicarrier Disponibilità per bande di applicazione tra 380 MHz e 18 GHz Tubo a scarica di gas installato Specifiche tecniche Configurazione del prodotto Connettori del percorso principale - Porta 1: non protetta, spina 7/16 (maschio) Porta 2: protetta, jack 7/16 (femmina) Montaggio e messa a terra MH110 (montaggio a paratia), M8 (vite), brk (staffa) Lato della paratia - lato protetto EMP può essere installato al contrario - SÌ Dati sull'interfaccia e sui materiali Materiale dell'alloggiamento / placcatura - Ottone / Placcatura SUCOPLATE (R) Contatto centrale, materiale / placcatura - Porta 1: Ottone / Placcatura argento Porta 2: Bronzo / Placcatura argento Dati elettrici Impedenza - 50 Ω Cornice di frequenza - da 690 MHz a 2690 MHz Perdita di ritorno tipica - ≥ 28 dB Perdita di inserzione tipica - ≤ 0,1 dB Telaio di potenza CW - ≤ 1500 W PIM 3° ordine - -160 dBc Frequenza AISG - 10 MHz Perdita di ritorno AISG - 18 dB Perdita di inserzione AISG - 0.1 dB Energia residua dell'impulso (tip.) - 250 µJ (impulso di prova 4 kV 1,2/50 µs; 2 kA 8/20 µs) Capacità di gestione della corrente di picco - 30 kA singola, 20 kA multipla (impulso di prova 8/20 µs) Osservazioni elettriche Tensione di alimentazione DC - 48 V Corrente DC - 13 A Tubo del gas - Sì DC, GDT incluso, sostituibile, 9071.99.0548 (90 V) Dati meccanici Peso - 525 g Cicli di accoppiamento - 500 Dati ambientali Temperatura di funzionamento - -40 °C ... 85 °C Temperatura di stoccaggio - -40 °C ... 85 °C Protezione dall'ingresso (grado IP) - Accoppiato / IP67, secondo IEC 60529
