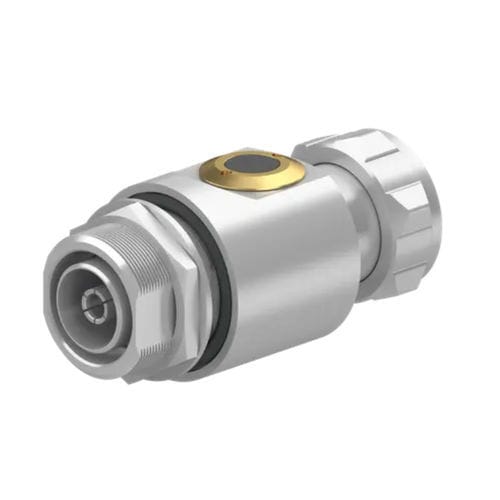

Limitatore di sovratensione a quarto d'onda 3407.41.0051

coassiale

Tensione residua ridotta dell'80% rispetto ai tipi standard della serie 3400 Energia residua ridotta di oltre il 99,9 % rispetto alle serie 3401 e 3402 Blocco della corrente continua sul lato protetto del dispositivo Disponibile per applicazioni da 70 MHz a 18 GHz Perdita di ritorno 20 dB min. e perdita di inserzione 0,2 dB max. Design a banda larga Design salvaspazio Funzionamento multibanda Specifiche tecniche Configurazione del prodotto Connettori del percorso principale - Porta 1: non protetta, spina 7/16 (maschio) Porta 2: protetta, jack 7/16 (femmina) Montaggio e messa a terra MH110 (montaggio a paratia), M6 (vite) Lato della paratia - lato protetto Design in linea - SÌ L'EMP può essere installato invertito - SÌ Dati sull'interfaccia e sui materiali Materiale dell'alloggiamento / placcatura - Ottone / Placcatura SUCOPLATE (R) Contatto centrale, materiale / placcatura - Porta 1: Ottone / Placcatura argento Porta 2: Bronzo / Placcatura argento Dati elettrici Impedenza - 50 Ω Cornice di frequenza - da 690 MHz a 2700 MHz Perdita di ritorno tipica - 23 dB Perdita di inserzione tipica - 0.1 dB Potenza CW frame - 500 W PIM 3° ordine - -155 dBc tipico. Energia residua dell'impulso (tip.) - 0.03 µJ (impulso di prova 4 kV 1,2/50 µs; 2 kA 8/20 µs) Capacità di gestione della corrente di picco - 25 kA singola, 20 kA multipla (impulso di prova 8/20 µs) Bande elettriche Gamma di frequenza - 690 MHz ... 2500 MHz Perdita di ritorno tipica - 26 dB Perdita di inserzione - 0.1 dB Potenza avg. / picco - 500 W / - PIM 3° ordine - -150 dBc tipico. Osservazioni elettriche Tubo del gas - Assenza di CC / QW o LC in cortocircuito Dati meccanici Peso - 430 g Cicli di accoppiamento - 500
