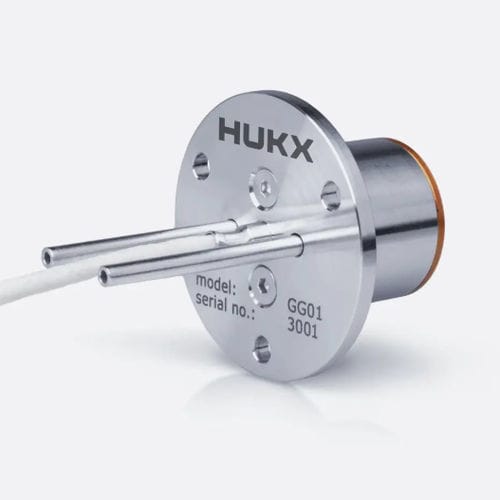

Sensore di flusso termico per alte temperature GG01

di monitoraggioraffreddato ad acqua

GG01 è un sensore raffreddato ad acqua che misura flussi di calore estremamente elevati, fino a 1000 x 10³ W/m². Realizzato in rame e leghe di rame ad alta conducibilità termica, questo moderno sensore interamente in metallo continua a funzionare a livelli di flusso termico in cui altri sensori si abbrustoliscono. Una finestra in zaffiro opzionale consente di misurare solo il flusso di calore radiativo, escludendo il flusso di calore convettivo. Il GG01 è dotato di una termocoppia di tipo K integrata ed è disponibile con diversi intervalli di misurazione dedicati. Per gamme di flusso inferiori, vedere il nostro SBG01. GG01 è un moderno sensore Gardon che misura il flusso di calore nell'intervallo da (250 a 1000) x 10³ W/m². Dotato di un assorbitore nero e raffreddato ad acqua, il sensore è progettato per misurare il flusso di calore di forti sorgenti radiative. Utilizzando un rilevatore aperto, il GG01 è anche sensibile al flusso di calore convettivo, un contributo spesso trascurato. Il sensore GG01 Gardon gauge genera una tensione di uscita proporzionale al flusso di calore in ingresso. Una termocoppia di tipo K misura la temperatura corporea. Il sensore è raffreddato, di solito tramite acqua di rubinetto, che mantiene il corpo del sensore relativamente fresco nonostante le temperature dell'aria circostante e della sorgente radiante raggiungano i 1000 °C e oltre. Esistono tre versioni del GG01, ciascuna con un diverso intervallo di misurazione nominale, sensibilità e tempo di risposta. Gli intervalli di irraggiamento sono (250, 500 e 1000) x 10³ W/m² per GG01-250, GG01-500 e GG01-1000, rispettivamente. Il corpo è dotato di una flangia per facilitare il montaggio. Il GG01-250 può essere dotato di una finestra in zaffiro.
