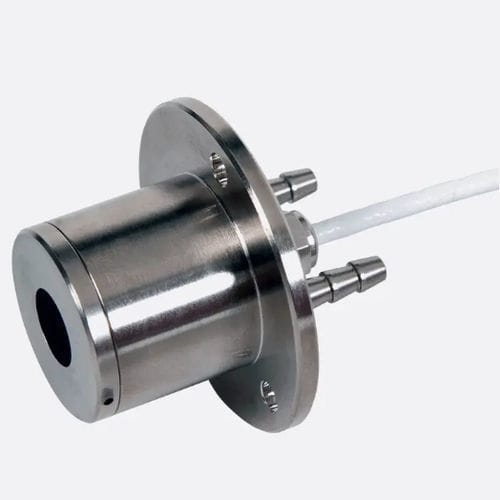

Sensore di flusso termico raffreddato ad acqua SBG01

di calibratura

SBG01 è un sensore raffreddato ad acqua che misura il flusso di calore. Dalla sua introduzione nel 2008, l'SBG01 è diventato rapidamente il sensore preferito per i test antincendio. Le applicazioni più comuni sono il test di reazione al fuoco e di resistenza al fuoco. Il sensore serve anche come standard di riferimento per la calibrazione delle apparecchiature di prova, compresi i test di infiammabilità e le camere a fumo. L'SBG01 è conforme ai requisiti della maggior parte dei metodi di prova standard ASTM e ISO. Il sensore ideale per i test antincendio L'SBG01 è la scelta preferita per le prove antincendio, in grado di misurare flussi di calore da (5 a 200) x 10³ W/m². Dotato di un assorbitore nero e raffreddato ad acqua, il sensore è progettato per misurare il flusso di calore proveniente da forti fonti radiative. Utilizzando un rilevatore aperto, l'SBG01 è anche sensibile al flusso di calore convettivo, un contributo spesso trascurato. L'applicazione in ambienti con livelli di irraggiamento inferiori a 20 x 10³ W/m² o con un significativo trasferimento di calore per convezione è possibile, ma richiede un'attenta valutazione dell'incertezza di misura. Il sensore a termopila SBG01 genera una tensione di uscita proporzionale al flusso di calore in ingresso. Il sensore è raffreddato, di solito tramite acqua di rubinetto, che mantiene il corpo del sensore relativamente fresco nonostante le temperature dell'aria circostante e della sorgente radiante raggiungano i 1000 °C e oltre. L'SBG01 è disponibile in 6 modelli, ciascuno con un diverso campo di misura nominale e con un diverso livello di irraggiamento di riferimento per la calibrazione. Esistono diversi modelli di corpo opzionali, con il corpo standard dotato di corpo cilindrico liscio e flangia (modello SBG01). Un'altra opzione comune è un corpo cilindrico liscio senza flangia (modello SBG03).
