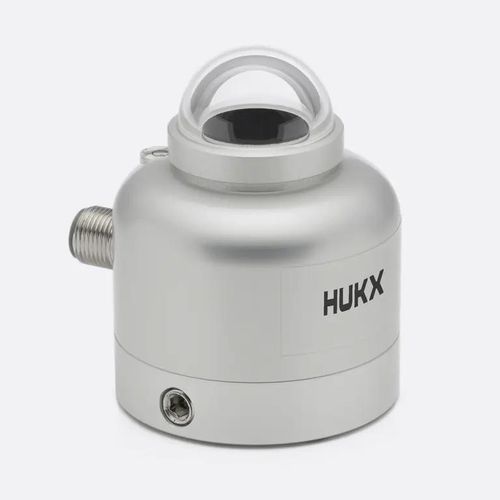

Piranometro di classe C SR05-A1

analogicoRS-485con uscita in tensione

Il SR05-A1 di Hukx è un piranometro analogico di Classe C progettato per la misura della radiazione solare con uscita in millivolt (mV). È un sensore spettro-piatto di Classe C, adatto a misure generali di irradiance in reti meteorologiche e agrometeorologiche e al monitoraggio delle prestazioni di impianti fotovoltaici di scala commerciale.

Caratteristiche principali

• Classe C spettro-piatto (ISO 9060:2018).
• Uscita analogica in millivolt (mV) — modello SR05-A1.
• Facile da installare; livellamento a sfera e supporti tubolari opzionali.
• La serie SR05 è disponibile in versioni digitali e analogiche per integrazione di sistema (Modbus/RS-485, TTL, 0–1 V, 4–20 mA).
• Progetto economico adatto a grandi reti.

Versioni e uscite disponibili

• SR05-A1: piranometro analogico Classe C con uscita mV.
• SR05-D1A3: piranometro digitale Classe C con Modbus via RS-485 e uscita 0–1 V.
• SR05-D2A2: piranometro digitale Classe C con Modbus via TTL e uscita a loop di corrente 4–20 mA.

Applicazioni suggerite

• Misure generali di irradiance solare.
• Reti meteorologiche e agrometeorologiche.
• Monitoraggio delle prestazioni di sistemi fotovoltaici commerciali (irradiansia nel piano del modulo, IEC 61724-1 Classe B se applicato come specificato).

Opzioni

• Senza cavo
• 3 m (9,8 ft)
• 5 m (16,4 ft)
• 10 m (32,8 ft)
• 20 m (65,6 ft)
• 30 m (98,4 ft)
• 50 m (164 ft)
• 70 m (229 ft)
• 100 m (328 ft)
• 130 m (426 ft)

Caratteristiche tecniche / specifiche

• Parametro misurato: radiazione solare globale (irradianza in W/m²).
• Classificazione ISO 9060:2018: piranometro Classe C spettro-piatto.
• Conformità IEC 61724-1:2021: sistema Classe B se applicato al piano del modulo come specificato.
• ISO 9060:1990: piranometro di seconda classe.
• Livello di performance WMO: qualità moderata.
• Incertezza di taratura: < 2,4 % (k = 2).
• Tracciabilità della calibrazione: WRR (World Radiometric Reference).
• Gamma spettrale: 285–3000 nm.
• Intervallo di temperatura operativa: -40 a +80 °C.
• Riscaldatore: nessun riscaldatore integrato.
• Inclinometro: non integrato.
• Lunghezza cavo standard: 3 m (altre lunghezze disponibili).
• Tensione nominale di funzionamento: sensore passivo (uscita mV).
• Livellamento: livellamento a sfera opzionale; supporto tubolare disponibile (con/senza).
• Uscita: mV analogico (sensibilità nominale: 10 × 10⁻6 V/(W/m²)).
