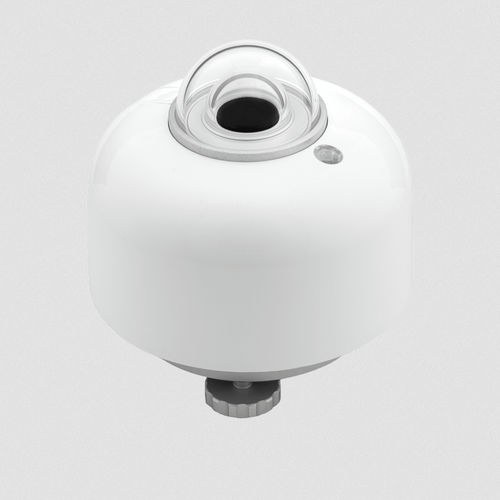

Piranometro di classe B SR100-A1

analogicocon uscita in tensioneper test di energia solare

Panoramica
Il piranometro analogico SR100-A1, Classe B spettro piatto secondo ISO 9060, è progettato per misurare in modo affidabile la radiazione solare emisferica. Fornisce un'uscita analogica in millivolt per il monitoraggio dell'irradiazione, include un Pt100 interno per la misura della temperatura del corpo strumento ed è adatto come sostituto di sensori legacy con uscita mV. Dispone di immunità ai sovrasscarichi a livello industriale ed è fornito con protezione cupola (DP01).

Caratteristiche principali

• Classe B spettro piatto (ISO 9060:2018)
• Conforme ai requisiti di sistema IEC 61724-1 Classe B
• Uscita tensione analogica (range mV) per misura di irradiazione
• Sensibilità nominale: 10 × 10⁻⁶ V/(W/m²)
• Sensor di temperatura interno Pt100 DIN Classe A (corpo strumento)
• Immunità ai sovraccarichi: livello 2, test 1 kV
• Cupola protettiva inclusa (modello DP01)
• Design passivo: bassissimo consumo energetico (nessun riscaldatore interno)
• Livellamento opzionale a molla (con o senza supporto a tubo)

Specifiche
Grandezza misurata: radiazione solare emisferica
Uscita analogica: tensione (range mV)
Sensibilità (nominale): 10 × 10⁻⁶ V/(W/m²)
Classificazione ISO 9060:2018: spettro piatto Classe B
Conformità: IEC 61724-1:2021 Classe B sistema
Sensor temperatura: Pt100 DIN Classe A (corpo)
Offset zero (a): < 5 W/m²
Immunità ai sovraccarichi: livello 2, test 1 kV
Cupola protettiva: inclusa (DP01)
Lunghezze cavo disponibili: 3, 5, 10 o 20 m
Livellamento: livellamento a molla opzionale, con/senza supporto a tubo
Grandezza di ingresso: temperatura del corpo strumento
Risposta in temperatura (non corretta): < ±2 % (−10 a +40 °C)
Certificato di taratura: incluso (contenuto limitato secondo ISO/IEC 17025, sezione 7.8.1.3)
Incertezza di taratura: < 1.8 % (k = 2)
Tracciabilità di taratura: a WRR
Prove individuali: rapporti di risposta in temperatura e risposta direzionale inclusi (direzionale fino a 95°)
Riscaldamento: no (nessun riscaldatore interno, strumento passivo)

Applicazioni e note d'uso

• Monitoraggio prestazioni impianti FV e reti meteorologiche — adatto per siti che richiedono monitoraggio conforme a IEC 61724-1 Classe B
• Sostituzione diretta di piranometri legacy con uscita millivolt Classe B (es. SR15-A1)
• Adatto dove è richiesta minima consumazione energetica (sensore analogico passivo)
• Progettato per installazioni esterne industriali con attenzione a immunità elettrica e sovratensioni

Caratteristiche tecniche

• Modello: SR100-A1
• Classificazione: ISO 9060:2018 spettro piatto Classe B
• Conformità: IEC 61724-1:2021 Classe B sistema
• Sensibilità nominale: 10 × 10⁻⁶ V/(W/m²)
• Uscita analogica: tensione in range mV
• Offset zero (a): < 5 W/m²
• Sensor temperatura: Pt100 DIN Classe A interno (corpo)
• Risposta in temperatura: < ±2 % (−10 a +40 °C) non corretta
• Taratura: certificato incluso; incertezza < 1.8 % (k=2); tracciabile a WRR
• Risposta direzionale: rapporto individuale incluso fino a 95°
• Immunità ai sovraccarichi: livello 2, test 1 kV
• Cupola protettiva: inclusa (DP01)
• Lunghezze cavo disponibili: 3, 5, 10 o 20 m
• Livellamento: livellamento a molla opzionale (con/senza supporto a tubo)
• Riscaldamento: no (strumento passivo)
• Accessori tipici: fissaggi di montaggio, supporti di livellamento e disco isolante
