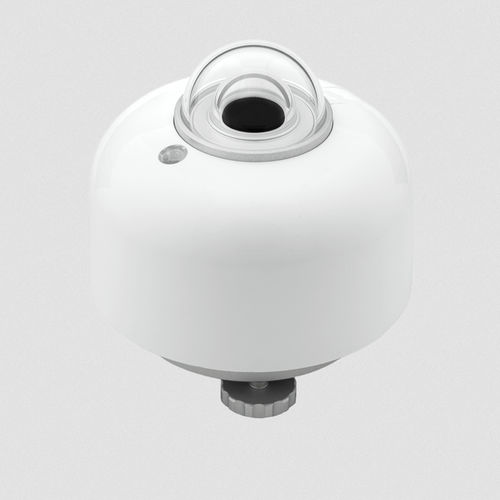

Piranometro di classe A SR200-A1

con uscita in tensioneanalogicospettralmente piatto

Panoramica del prodotto
Il piranometro analogico ISO 9060 a risposta spettrale piatta Classe A SR200-A1 misura la radiazione solare emisferica con elevata accuratezza e consumi elettrici ridotti. Fornisce uscita analogica in millivolt, adatta a sistemi legacy e applicazioni a basso consumo. Sono disponibili opzioni di sensore di temperatura interno per registrazione della temperatura del corpo strumento e compensazione termica post-acquisizione.

Caratteristiche principali

• Piranometro spectrally flat ISO 9060:2018 Classe A
• Uscita analogica (gamma mV) — sostituzione per strumenti millivolt legacy
• Sensibilità nominale: 10 x 10⁻⁶ V/(W/m²)
• Zero offset (a): < 5 W/m²
• Opzioni sensore temperatura: Pt100 DIN Classe A (T1) o termistore 10 kΩ a 25 °C (T2)
• Irradianza compensata in temperatura con bassa dipendenza residua (< ±0,4 % con correzione)
• Design passivo per consumo minimo
• Immunità da sovratensioni a livello industriale: Livello 2 (prova 1 kV)
• Protezione cupola inclusa (modello DP01)
• Lunghezze cavo: 3, 5, 10 o 20 m
• Livellamento opzionale a molla e opzioni di montaggio su tubo
• Certificato di taratura incluso; incertezza < 1,8 % (k = 2)
• Tracciabilità della taratura a WRR; report di test individuali forniti

Tabella tecnica
Grandezza misurata: radiazione solare emisferica (W/m²)
Uscita analogica: tensione (gamma mV)
Sensibilità (nominale): 10 x 10⁻⁶ V/(W/m²)
ISO 9060:2018: spectrally flat Classe A
Conformità: IEC 61724-1:2021 sistema Classe A
Sensore di temperatura: T1 = Pt100 DIN Classe A; T2 = termistore 10 kΩ (25 °C)
Immunità sovratensioni: Livello 2, prova 1 kV
Protezione cupola: inclusa (DP01)

Specifiche aggiuntive

• Zero offset (a): < 5 W/m²
• Lunghezze cavo disponibili: 3 / 5 / 10 / 20 m
• Livellamento: livellamento a molla opzionale, con o senza montaggio su tubo
• Quantità di ingresso: temperatura del corpo dello strumento (misura interna disponibile)
• Risposta in temperatura: < ±1 % (-10 a +40 °C) non corretta; < ±0,4 % (-30 a +50 °C) con correzione
• Incertezza di taratura: < 1,8 % (k = 2)
• Tracciabilità di taratura: WRR; report di test individuali inclusi
• Riscaldamento: no (versione passiva)
• Messa a terra: terminale incluso (sicurezza elettrica)

Applicazioni

• Monitoraggio delle prestazioni di impianti fotovoltaici — conforme a IEC 61724-1 per sistemi Classe A
• Stazioni meteorologiche e ricerca sull'energia solare che richiedono risposta spettrale piatta Classe A
• Sostituzione di piranometri Classe A con uscita mV (es. SR20 e modelli legacy)
• Ambienti industriali che richiedono maggiore immunità alle sovratensioni e dispositivi di messa a terra

Note
La misurazione interna della temperatura del corpo strumento (Pt100 o termistore 10 kΩ) supporta la compensazione termica post-acquisizione per ridurre la dipendenza in temperatura delle letture di irradianza. Il design passivo minimizza il consumo. Sono disponibili accessori (supporti di livellamento, staffe di montaggio, protezione cupola). Ogni strumento è fornito con documentazione di taratura e report di test individuali per risposta in temperatura e direzionalità.

Specifiche tecniche

• Modello: SR200-A1
• Grandezza misurata: radiazione solare emisferica (W/m²)
• Uscita analogica: tensione (gamma mV)
• Sensibilità (nominale): 10 x 10⁻⁶ V/(W/m²)
• Zero offset (a): < 5 W/m²
• ISO 9060:2018: spectrally flat Classe A
• Conformità: IEC 61724-1:2021 sistema Classe A
• Opzioni sensore temperatura: Pt100 DIN Classe A (T1) o termistore 10 kΩ (T2)
• Risposta in temperatura: < ±0,4 % con correzione
• Incertezza di taratura: < 1,8 % (k = 2)
• Tracciabilità: WRR
• Immunità sovratensioni: Livello 2 (prova 1 kV)
• Protezione cupola: inclusa (DP01)
• Lunghezze cavo: 3 / 5 / 10 / 20 m
• Livellamento: livellamento a molla opzionale; montaggio su tubo opzionale
• Messa a terra: terminale incluso (sicurezza elettrica)
