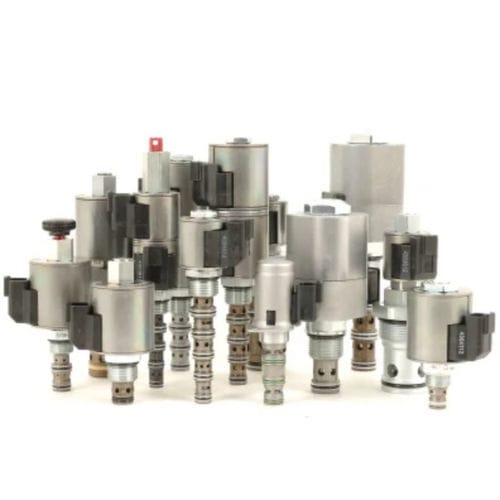

Elettrovalvola a comando diretto SF08-20

a 3 vienormalmente chiusaidraulica

Valvola a cartuccia idraulica a solenoide, a 2 vie, normalmente chiusa, ad otturatore pilotato e avvitata, destinata a fungere da dispositivo di blocco o di mantenimento del carico per circuiti a bassa portata. Funzionamento Quando è diseccitata, la sf08-20x agisce come una valvola di non ritorno, consentendo il flusso dall'attacco 1 all'attacco 2 e bloccando il flusso dall'attacco 2 all'attacco 1. Quando è eccitata, la cartuccia agisce come una valvola di non ritorno. Quando è eccitata, l'otturatore della cartuccia si solleva per aprire il percorso del flusso dalla porta 2 alla porta 1. In questa modalità, il flusso dalla porta 1 alla porta 2 è bloccato. In questa modalità, il flusso dalla porta 1 alla porta 2 è fortemente limitato. Caratteristiche Bobina a servizio continuo. Sede temprata per una lunga durata e basse perdite. Tensioni e terminazioni della bobina opzionali. Le cartucce sono intercambiabili. Design unificato e modellato della bobina. Bobine E impermeabili opzionali con grado di protezione fino a IP69K. Placcatura resistente alla corrosione fino a 960 ore di nebbia salina secondo ASTM B117. Cavità comunemente utilizzata nel settore. Dimensioni compatte. Fluidi: Fluido idraulico a base minerale o sintetico con proprietà lubrificanti. Gamma di viscosità del fluido: 7.da 4 a 420 cSt Livello massimo di contaminazione operativa: 18/16/13 PER ISO 4406 Protezione ambientale Protezione dalla corrosione: 960 ore di nebbia salina secondo ASTM B117 Peso della cartuccia: 0.1 kg (0,22 lb) Superficie interna bagnata: 80 cm² (12,47 in²) Cavità: VC08-2 cavità a 3 vie di dimensione 08 Coppia di installazione della cartuccia: 25.da 8 a 28,5 N-m (da 19 a 21 ft-lb) Coppia massima consentita: 54.2 N-m (40 ft-lb) Coppia del dado della bobina: 5.da 4 a 6,8 N-m (da 4 a 5 ft-lb) Limitazione di orientamento: Nessuna
