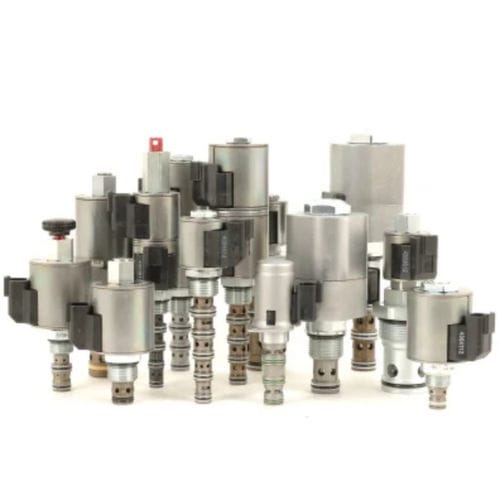

Elettrovalvola a comando diretto SF08-21

a 2 vienormalmente apertaidraulica

ELETTROVALVOLA A CARTUCCIA AD OTTURATORE, A 2 VIE, NORMALMENTE APERTA PER ALTA PRESSIONE Valvola a cartuccia idraulica a solenoide, a 2 vie, pilotata, a otturatore, normalmente aperta, con chiusura a vite, progettata per garantire una bassa perdita in applicazioni di mantenimento del carico a pressioni elevate. Funzionamento Quando è diseccitata, la sf08-21xx consente il flusso dall'attacco 2 all'attacco 1. In questa modalità, il flusso dalla porta 1 alla porta 2 è fortemente limitato. Quando è eccitata, l'otturatore della valvola si chiude sulla sua sede, bloccando il flusso dall'attacco 2 all'attacco 1. In questa modalità, la cartuccia consente il flusso dall'attacco 2 all'attacco 1. In questa modalità, la cartuccia consentirà il flusso dalla porta 1 alla porta 2 dopo aver superato la forza del solenoide (richiede da 50 a 150 psi [da 3,4 a 10,3 bar]). Caratteristiche Bobina a servizio continuo. Placcatura resistente alla corrosione. Sede temprata per una lunga durata e basse perdite. Tensioni e terminazioni della bobina opzionali. Le cartucce sono intercambiabili. Design unificato e modellato della bobina. Opzione di comando manuale. Bobine E impermeabili opzionali con grado di protezione IP69K. Dimensioni compatte e comuni nel settore. Fluidi: Fluido idraulico a base minerale o sintetico con proprietà lubrificanti Gamma di viscosità del fluido: 7.da 4 a 420 cSt Livello massimo di contaminazione operativa: 20/18/14 secondo ISO 4406 Peso dell'unità: 0.09 kg (0,20 lb) Superficie interna bagnata: 103.9 cm² (16,1 in²) Tensione minima di inserimento: 10.2 Vdc 12 Vdc bobina Cavità: VC08-2 cavità a 2 vie di dimensione 08 Coppia di installazione della cartuccia: 25.da 8 a 28,5 N-m (da 19 a 21 ft-lb) Coppia del dado della bobina: 5.da 4 a 6,8 N-m (da 4 a 5 ft-lb) Limitazione dell'orientamento: Nessuna
