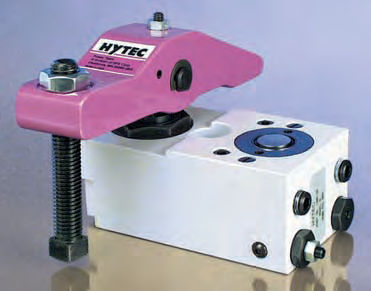

Pinza idraulica 11010 series

Il montaggio a vite singola e la vite di serraggio regolabile facilitano il riposizionamento di questi morsetti sull'attrezzatura riposizionare facilmente sull'attrezzatura per adattarsi a pezzi di varie dimensioni e rendono l'impostazione e la regolazione più rapide rispetto ad altri metodi regolazione più rapida rispetto ad altri metodi. Inoltre, consentono di bloccare pezzi di diverse dimensioni senza dover cambiare ogni volta l'attrezzatura. Se montato su una tavola di macchina con scanalatura a T, spesso non è più necessario di fissaggi è spesso eliminata. Per eseguire la funzione di serraggio vengono utilizzati due attuatori separati. Innanzitutto, un cilindro viene utilizzato per far oscillare il braccio di bloccaggio di 90° in posizione sul pezzo. Quindi un secondo cilindro viene utilizzato per far ruotare il braccio di bloccaggio a contatto con il pezzo e tenerlo in posizione. Sono disponibili dodici pinze con forze di serraggio massime fino a 8.295 libbre: sei con braccio di serraggio destro e sei con braccio di serraggio sinistro sei con rotazione a destra e sei con rotazione a sinistra. La pressione operativa minima è di 500 psi, quella massima di 3.500 psi. - Montaggio a vite singola - Valvola di sequenza interna - Vite di serraggio regolabile - Montaggio con scanalatura a T - Versioni con attacco SAE e NPT
