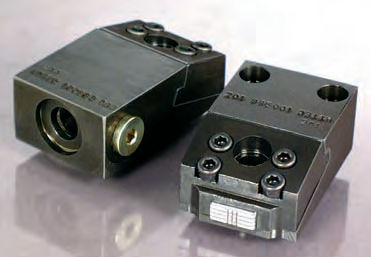

Strettoia 100 series

I morsetti per bordi Hytec svolgono tre funzioni: localizzazione del pezzo, bloccaggio orizzontale contro i localizzatori secondari e bloccaggio verticale contro la superficie di localizzazione primaria. La forza di serraggio orizzontale e verticale combinata può localizzare e fissare molti pezzi senza bisogno di altri morsetti. Questi morsetti sono estremamente compatti rispetto alla loro forza di serraggio e sono disponibili in versione convenzionale o con montaggio a collettore. Con un'altezza di solo 1 pollice, il loro design a basso profilo consente di rimanere al di sotto della maggior parte dei pezzi per un accesso illimitato alla lavorazione della superficie superiore del pezzo. Il morsetto 100986 è progettato in modo compatto per il montaggio su manifold. Il morsetto 100863 ha tre porte di pressione per una comoda installazione e un facile concatenamento di più morsetti. La generosa corsa di .188" compensa le variazioni del pezzo. Include una boccola di montaggio e posizionamento rimovibile. - Angolo di serraggio di 15 gradi - Pinza temprata, dentata e placcata - Ad azione singola - Pistone in acciaio temprato - Tre porte di pressione (100863) - Design compatto - Doppie molle di ritorno zincate - Versioni convenzionali e per montaggio su manifold
