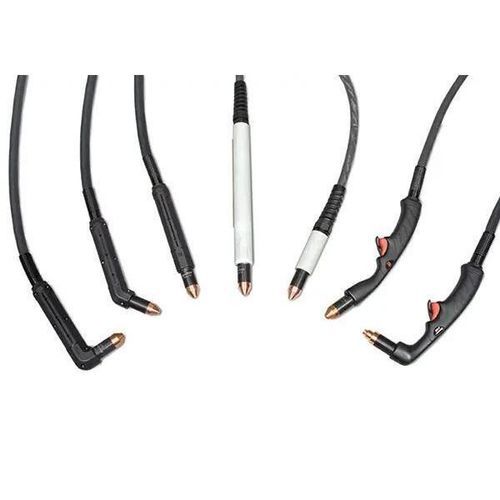

Torcia da taglio al plasma Duramax®

raffreddata ad ariarobotizzataper macchine

Panoramica
Progettate per essere durevoli e affidabili con la tecnologia SpringStart™. Le torce Duramax® sono disponibili per scriccatura e per taglio manuale, meccanizzato o robotizzato. Sono supportate da un'ampia serie di opzioni di consumabili speciali per applicazioni quali scriccatura, tagli dettagliati, taglio con portata allungata, scriccatura di precisione e taglio a filo.

Applicazioni

• Controllo massimo scriccatura - Rimozione più precisa del metallo, profili di scriccatura meno profondi e applicazioni leggere di lavaggio del metallo.
• Marcatura - Incidere o identificare pezzi, fori o punti di saldatura.
• Rimozione massima scriccatura - Rimozione aggressiva del metallo, profili di scriccatura profondi e applicazioni estreme di lavaggio del metallo.
• Scriccatura con portata allungata - Migliore visibilità e accessibilità in spazi ristretti.
• Scriccatura di precisione - Rimozione di macchie e strisce di saldatura a correnti molto basse (<25 A).
• Taglio a contatto (drag cutting) - Trascinare la torcia direttamente sul pezzo in lavorazione.
• Taglio a filo (flush cut) - Taglio a filo del materiale di base.
• Taglio con portata allungata - Aumentata distanza torcia-lamiera per accesso e visibilità.
• Taglio dettagliato - Lavori di finezza e caratteristiche sottili.
• Taglio meccanizzato - Per automazione trasportabile e taglio su banco CNC.

Vantaggi

• Per taglio manuale e scriccatura: torce manuali da 75° e 15° adatte a diverse applicazioni. Il design ergonomico della torcia da 75° è ideale per il taglio normale; la torcia da 15° dirige il calore lontano dall’operatore durante la scriccatura pesante e permette tagli sopraelevati o in aree difficili da raggiungere.
• Per lavori meccanizzati: torce macchina Duramax a lunghezza completa compatibili con banchi da taglio CNC, binari di taglio e tagliatubi; mini torce per macchina progettate per banchi più leggeri e taglio tubi dove una torcia normale sarebbe troppo lunga.
• Per lavori robotizzati: torce robotizzate Duramax leggere, compatte e con posizionamento integrato per integrazione con bracci robotici; è disponibile un kit fascetta per velocizzare l’integrazione.

Cartuccia Hypertherm e adattatore
La piattaforma di consumabili per cartuccia Hypertherm offre cartucce monoblocco ottimizzate per processo e amperaggio, riducendo il numero di componenti necessari rispetto ai consumabili tradizionali. È disponibile un adattatore per consentire la conversione delle torce Duramax alla piattaforma a cartuccia.

Compatibilità adattatore (sintesi)
Sistema | Tipo di torcia | Codice articolo adattatore
Powermax45® XP | Duramax® Lock per taglio manuale, meccanizzato e robotizzato | 428951
Powermax65® | Duramax per taglio manuale, meccanizzato e robotizzato | 428951
Powermax85® | Duramax per taglio manuale, meccanizzato e robotizzato | 428951
Powermax105® | Duramax per taglio manuale, meccanizzato e robotizzato | 428951

Cartucce Hypertherm - selezione per processo (sintesi)
(Processo | Cartuccia)
105 A | 428937
85 A | 428935
65 A | 428931
45 A | 428927 / 428936 (varia per tipo di processo)
Taglio a contatto FineCut® (hand FineCut) | 428928

Parti sostituite (esempi estratti dalle tabelle)
(Schermo | Cappuccio di tenuta | Ugello | Elettrodo | Anello diffusore)
220992 | 220854 | 220990 | 220842 | 220994
220818 (schermo alternativo) | 220816 (cappuccio) | 220819 (ugello) | 220857 (elettrodo) | 220941 (anello diffusore)
220931 | 220930 | 220947 (altre combinazioni elencate nelle tabelle)

Opzioni torcia

• Tipologie disponibili: Mini macchina, Robotica, Macchina, Manuale.
• Angoli disponibili (esempi): 75°, 15° (torce manuali); 180° (torce macchina/robotiche); disponibilità di 90° e 45° per applicazioni robotizzate.
• Lunghezze cavi disponibili: 10.7 m (35'), 15.2 m (50'), 4.5 m (15'), 7.6 m (25').

Note sui consumabili
La piattaforma a cartuccia semplifica la scelta dei consumabili: ogni cartuccia è ottimizzata per un processo e un amperaggio specifici, migliorando le prestazioni e riducendo il numero di componenti necessari per taglio e scriccatura.

Caratteristiche / specifiche tecniche

• Marca: Hypertherm
• Denominazione commerciale: Duramax®
• Tecnologia: SpringStart™
• Applicazioni principali: scriccatura, taglio manuale, meccanizzato e robotizzato; taglio a filo; taglio con portata allungata; taglio dettagliato.
• Tipologie torcia: Manuale (75° e 15°), Mini macchina, Macchina (lunghezza completa), Robotica (vari angoli: 180°, 90°, 45°).
• Compatibilità adattatore: utilizzo dell'adattatore 428951 per sistemi Powermax45 XP, Powermax65, Powermax85, Powermax105 (per conversione alla piattaforma a cartuccia).
• Parti di ricambio principali: schermi, cappucci di tenuta, ugelli, elettrodi e anelli diffusori con codici riportati nelle tabelle (es. 220992, 220854, 220990, 220842, 220994, ecc.).
• Lunghezze cavi disponibili: 4.5 m (15'), 7.6 m (25'), 10.7 m (35'), 15.2 m (50').
