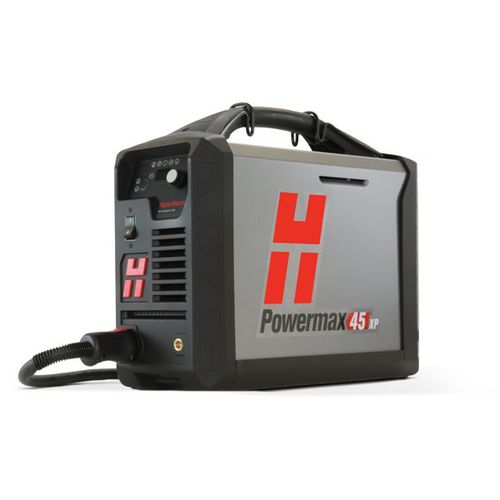

Postazione di taglio al plasma manuale Powermax45® XP

con convertitore IGBTper metallo

Panoramica
Il generatore di plasma Powermax45® XP da 45 ampere è stato prodotto l’ultima volta nel mese di Marzo 2024 e non è più disponibile presso Hypertherm. Hypertherm continua a produrre torce di ricambio, consumabili e parti di ricambio originali. Il reparto Assistenza tecnica di Hypertherm supporta ancora questo modello.

Ciclo di vita e codici articolo
Codici articolo del generatore interessati:

• 088093
• 088106
• 088094
• 088107
• 088109
• 088092
• 088104
• 088095
• 088110
• 088105
• 088158
• 088160

Codici articolo del sistema interessati:

• 088093
• 088106
• 088107
• 088092
• 088104
• 088105
• 088094
• 088108
• 088109
• 088095
• 088173
• 088110
• 088111
• 088158
• 088160
• 088130
• 088132
• 088131
• 088133
• 088144
• 088146
• 088145
• 088147
• 088141
• 088134
• 088135
• 088136
• 088139
• 088140
• 088155
• 088148
• 088149
• 088156
• 088150
• 088153
• 088154
• 088112
• 088114
• 088124
• 088113
• 088115
• 088126
• 088128
• 088127
• 088129
• 088121
• 088116
• 088117
• 088122
• 088118
• 088123
• 088119
• 088120
• 088159
• 088161

Disponibilità
Generatore: ⊗
Torcia originale: ✔
Pezzi di ricambio: ✔
Consumabili: ✔
Supporto tecnico: ✔

Caratteristiche tecniche (dalla tabella)
Tensioni di alimentazione (± 10%):
CSA: 200 – 240 V, 1F, 50 – 60 Hz; 480 V, 3F, 50 – 60 Hz (uso esclusivo Nord America)
CE/CCC: 230 V, 1F, 50 – 60 Hz; 400 V, 3F, 50 – 60 Hz

Corrente assorbita a 6,5 kW:
CSA: 200 – 240 V, 1F, 39/32 A; 480 V, 3F, 9,4 A
CE/CCC: 230 V, 1F, 33 A; 400 V, 3F, 10 A

Corrente di uscita: 10 – 45 A
Tensione nominale di uscita: 145 VCC
Ciclo di lavoro a 40 °C:
CSA: 50% a 45 A, 200 – 240 V, 1F; 60% a 41 A, 200 – 240 V, 1F; 100% a 32 A, 200 – 240 V, 1F; 50% a 45 A, 480 V, 3F; 60% a 41 A, 480 V, 3F; 100% a 32 A, 480 V, 3F
CE/CCC: 50% a 45 A, 230 V, 1F; 60% a 41 A, 230 V, 1F; 100% a 32 A, 230 V, 1F; 50% a 45 A, 400 V, 3F; 60% a 41 A, 400 V, 3F; 100% a 32 A, 400 V, 3F

Tensione a circuito aperto (OCV): 275 VCC (200 – 240 V, CSA/CE/CCC e 480 V, CSA); 265 VCC (400 V CE/CCC)
Dimensioni con impugnatura: 442 mm P; 173 mm L; 357 mm A
Peso con torcia da 6,1 m: CSA 14 kg; CE/CCC 15 kg
Alimentazione del gas:
Taglio: aria (pulito, asciutto e senza olio), azoto, F5
Scriccatura: aria (pulito, asciutto e senza olio), azoto, F5
Marcatura: aria (pulito, asciutto e senza olio), argon

Valori consigliati entrata del gas (portata / pressione): 188 l/min a 5,9 bar
Lunghezza cavo di alimentazione: 3 m
Tipo di generatore: Inverter – IGBT
Requisiti di azionamento del motore: 12.5 kVA (10 kW) per uscita 45 A completa
Efficienza elettrica: 88%
Riciclabilità: 100%
Certificazioni: CSA (Nord America e Asia eccetto Cina), CCC (Cina), CE, RCM, GOST-TR, UkrSEPRO, AAA serba e altre secondo accettazione
Garanzia: Alimentazione 3 anni; Torcia 1 anno

Funzionamento generatore azionato a motore (tabella)
Tensione di azionamento del motore vs Corrente di uscita del sistema vs Prestazione (allungamento dell’arco):
10 kW → 45 A → Intera
8 kW → 45 A → Limitata
6 kW → 30 A → Intera

Capacità e prestazioni di taglio
Valori consigliati (taglio): spessore 16 mm (500 mm/min), 22 mm (250 mm/min)
Separazione (taglio manuale): 29 mm, 125 mm/min
Sfondamento (manuale/automatico altezza): 12 mm

Tabella di taglio in produzione (valori espressi nella pagina)
Materiale: Acciaio al carbonio – Spessori e velocità (pollici): 10 GA @45 A → 181 ipm; 1/4 @45 A → 72 ipm; 3/8 @45 A → 38 ipm; 1/2 @45 A → 24 ipm; 5/8 @45 A → 16 ipm
Acciaio inox (pollici): 10 GA @45 A → 134 ipm; 1/4 @45 A → 59 ipm; 3/8 @45 A → 29 ipm; 1/2 @45 A → 19 ipm; 5/8 @45 A → 13 ipm
Alluminio (pollici): 1/8 @45 A → 263 ipm; 1/4 @45 A → 104 ipm; 3/8 @45 A → 42 ipm; 1/2 @45 A → 26 ipm; 5/8 @45 A → 14 ipm

Stesse tabelle riportate in mm/min e mm (produzione):
Acciaio al carbonio (mm): 3 mm @45 A → 5590 mm/min; 6 mm → 2110 mm/min; 10 mm → 920 mm/min; 12 mm → 690 mm/min; 16 mm → 400 mm/min
Acciaio inox (mm): 3 → 4725 mm/min; 6 → 1695 mm/min; 10 → 870 mm/min; 12 → 540 mm/min; 16 → 320 mm/min
Alluminio (mm): 3 → 7120 mm/min; 6 → 3095 mm/min; 10 → 1015 mm/min; 12 → 745 mm/min; 16 → 340 mm/min

Opzioni torce, cavi e aggiornamenti
Compatibile con torce Duramax® Lock (manuale, meccanizzato e robotizzato) e con torce Duramax® Hyamp®. Disponibili opzioni di lunghezza cavo e vari codici articolo per torce manuali, per macchina e robotizzate. È disponibile un adattatore per cartucce per passare alla nuova piattaforma di consumabili Hypertherm.

Caratteristiche / specificazioni tecniche (riepilogo)

• Modello: Powermax45® XP
• Marca: Hypertherm
• Corrente di uscita: 10–45 A
• Tensione nominale di uscita: 145 VCC
• Tensioni di alimentazione: 200–240 V 1F, 230 V 1F, 400 V 3F, 480 V 3F (varia secondo certificazioni)
• Ciclo di lavoro: fino a 50% a 45 A (variabile per tensione e normativa)
• Tipo generatore: Inverter – IGBT
• Efficienza: 88%
• Peso con torcia 6,1 m: 14–15 kg
• Gas per taglio: aria, azoto, F5; per marcatura: argon
• Valori gas consigliati: 188 l/min a 5,9 bar
• Garanzia: alimentazione 3 anni, torcia 1 anno
