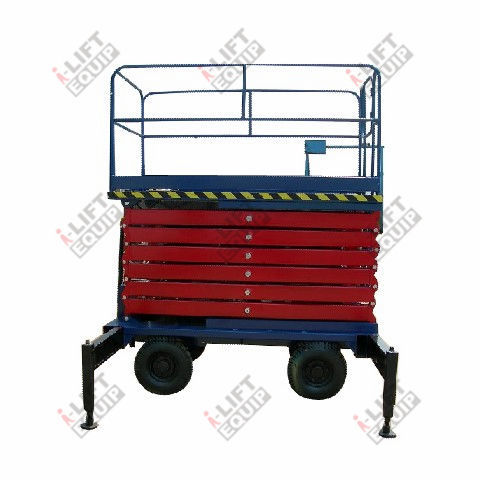

Piattaforma elevatrice a forbice stazionaria SJY-LD series

elettricacon alimentazione a batteriaidraulica

Panoramica del prodotto
La serie SJY-LD è una piattaforma a forbice progettata per l'accesso in quota in ambito industriale e cantieristico. Il meccanismo a forbice garantisce una sollevamento verticale stabile, mentre la piattaforma ampia e l'elevata portata permettono a più operatori e attrezzi di lavorare contemporaneamente. La gamma include modelli con diverse dimensioni della piattaforma, altezze di sollevamento e portate per rispondere a esigenze operative differenti.

Caratteristiche

• Struttura principale in acciaio al manganese ad alta resistenza per maggiore durata.
• Sistema di protezione da sovraccarico per impedire il funzionamento oltre la capacità nominale.
• Dispositivo di protezione dalla caduta per mettere in sicurezza la piattaforma in caso di guasto.
• Dispositivo di discesa di emergenza per l'abbassamento controllato in caso di malfunzionamento.

Parti opzionali del tavolo elevatore

• Alimentazione AC-380V (dimensione comune).
• Alimentazione AC-220V.
• Alimentazione DC.
• Gruppo idraulico manuale.
• Alimentazione manuale/elettrica combinata.

Modelli (dati tecnici)
i-LIFT NO. | Model No. | Capacity kg(lb.) | Min. Platform Height mm(in.) | Max. Platform Height mm(in.) | Platform Size mm(in.) | Elevating Time (sec.)
2430101 | SJY0303 | 300 (660) | 800 (31.5) | 3000 (118.1) | 1300×700 (51.2×27.6) | 16
2430102 | SJY0503 | 500 (1100) | 1000 (39.4) | 3000 (118.1) | 1300×850 (51.2×34.6) | 16
2430103 | SJY0304 | 300 (660) | 1100 (43.3) | 4500 (177.2) | 1300×850 (51.2×34.6) | 31
2430104 | SJY0504 | 500 (1100) | 980 (38.6) | 4500 (177.2) | 1300×850 (51.2×34.6) | 31
2430105 | SJY0306 | 300 (660) | 980 (38.6) | 6000 (236.2) | 1800×880 (70.9×34.6) | 49
2430106 | SJY0506 | 500 (1100) | 980 (38.6) | 6000 (236.2) | 1800×880 (70.9×34.6) | 54
2430107 | SJY0307 | 300 (660) | 1200 (47.2) | 7500 (295.3) | 1800×1000 (70.9×39.4) | 62
2430108 | SJY0507 | 500 (1100) | 1280 (50.4) | 7500 (295.3) | 1800×1000 (70.9×39.4) | 62
2430109 | SJY0309 | 300 (660) | 1620 (63.8) | 9000 (354.3) | 1800×1000 (70.9×39.4) | 72
2430110 | SJY0509 | 500 (1100) | 1620 (63.8) | 9000 (354.3) | 1800×1000 (70.9×39.4) | 81
2430111 | SJY0510 | 500 (1100) | 1620 (63.8) | 10000 (433.1) | 2100×1150 (82.7×45.3) | 65
2430112 | SJY0311 | 300 (660) | 1620 (63.8) | 11000 (433.1) | 2100×1150 (82.7×45.3) | 73
2430113 | SJY0511 | 500 (1100) | 1620 (63.8) | 11000 (433.1) | 2100×1150 (82.7×45.3) | 80
2430114 | SJY0312 | 300 (660) | 1820 (71.7) | 12000 (472.4) | 2450×1350 (96.5×53.1) | 85
2430115 | SJY0512 | 500 (1100) | 1820 (71.7) | 12000 (472.4) | 2450×1350 (96.5×53.1) | 90
2430116 | SJY0314 | 300 (660) | 1980 (78) | 14000 (551.2) | 2450×1350 (96.5×53.1) | 98
2430117 | SJY0514 | 500 (1100) | 1980 (78) | 14000 (551.2) | 2450×1350 (96.5×53.1) | 120
2430118 | SJY0316 | 300 (660) | 2140 (84.3) | 16000 (629.9) | 2800×1500 (110.2×59) | 130

Specifiche tecniche

• Struttura principale: acciaio al manganese ad alta resistenza.
• Sistemi di sicurezza integrati: protezione da sovraccarico, protezione dalla caduta e dispositivo di discesa di emergenza.
• Opzioni di alimentazione disponibili: AC-380V, AC-220V, DC, idraulico manuale, manuale/elettrico.
• Portate disponibili: 300 kg (660 lb) e 500 kg (1100 lb) a seconda del modello.
• Dimensioni della piattaforma e altezze massime variabili per modello; fare riferimento alla tabella modelli per dimensioni esatte e tempi di sollevamento.
