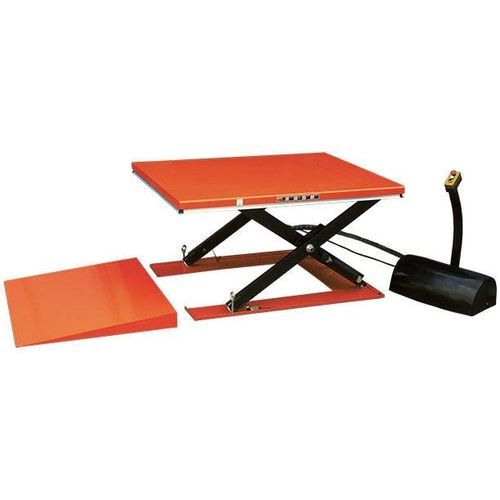

Tavola elevatrice a forbice HY series

elettricaidraulicaelettroidraulica

Panoramica
Il tavolo elevatore elettrico a profilo ribassato HY-Series è un sollevatore a forbice progettato per la movimentazione efficiente dei pallet e per operazioni ergonomiche di carico/scarico quando non è praticabile un incasso a fossa. Disponibile con capacità da 1 a 2 tonnellate metriche e altezza chiusa molto bassa (85–105 mm), offre integrazione compatta, unità idraulica affidabile e conformità alle norme di sicurezza industriale (EN1570). Monta componenti di qualità, inclusa un'unità idraulica Bucher e un sistema di controllo 24 V, per un sollevamento stabile e sicuro.

Dettagli

• Tavolo elevatore a forbice a profilo ribassato, capacità 1–2 tonnellate (1000–2000 kg)
• Dieci modelli standard con diverse dimensioni di piattaforma e capacità
• Meccanismo a forbice robusto con rulli e boccole autolubrificanti
• Dotato di pompa elettroidraulica Bucher
• Caratteristiche di sicurezza: conformità EN1570, gioco di sicurezza anti-pizzicamento, valvola contro la rottura del tubo, barre di sicurezza e interruttore di fine corsa superiore
• Controllo: tensione di comando 24 V, impugnatura con pulsanti e interruttore uomo morto; comando a mano con cavo da 3 m
• Accessibilità per manutenzione e fine corsa superiore inclusi
• Video dimostrativo disponibile sul canale YouTube del produttore

Opzioni

• Sistema di controllo posizione (specificare la gamma di regolazione in fase d'ordine)
• Alimentazione monofase 220 V

Modelli
HY2002 | 2000 kg (4400 lb) | Chiuso 105 mm (4.1 in) | Aperto 870 mm (34.3 in) | Piattaforma 1600 x 1000 mm (63 x 40 in) | Tempo di sollevamento 35 s
HY2001 | 2000 kg (4400 lb) | Chiuso 105 mm (4.1 in) | Aperto 870 mm (34.3 in) | Piattaforma 1600 x 1200 mm (63 x 47.2 in) | Tempo di sollevamento 35 s
HY1503 | 1500 kg (3300 lb) | Chiuso 85 mm (3.3 in) | Aperto 860 mm (33.9 in) | Piattaforma 1600 x 1200 mm (63 x 47.2 in) | Tempo di sollevamento 30 s
HY1502 | 1500 kg (3300 lb) | Chiuso 85 mm (3.3 in) | Aperto 860 mm (33.9 in) | Piattaforma 1600 x 1000 mm (63 x 40 in) | Tempo di sollevamento 30 s
HY1501 | 1500 kg (3300 lb) | Chiuso 85 mm (3.3 in) | Aperto 860 mm (33.9 in) | Piattaforma 1600 x 800 mm (63 x 31.5 in) | Tempo di sollevamento 30 s
HY1005 | 1000 kg (2200 lb) | Chiuso 85 mm (3.3 in) | Aperto 860 mm (33.9 in) | Piattaforma 1600 x 1000 mm (63 x 40 in) | Tempo di sollevamento 25 s
HY1004 | 1000 kg (2200 lb) | Chiuso 85 mm (3.3 in) | Aperto 860 mm (33.9 in) | Piattaforma 1600 x 800 mm (63 x 31.5 in) | Tempo di sollevamento 25 s
HY1003 | 1000 kg (2200 lb) | Chiuso 85 mm (3.3 in) | Aperto 860 mm (33.9 in) | Piattaforma 1450 x 800 mm (57.1 x 31.5 in) | Tempo di sollevamento 25 s
HY1002 | 1000 kg (2200 lb) | Chiuso 85 mm (3.3 in) | Aperto 860 mm (33.9 in) | Piattaforma 1600 x 1140 mm (63 x 44.9 in) | Tempo di sollevamento 25 s
HY1001 | 1000 kg (2200 lb) | Chiuso 85 mm (3.3 in) | Aperto 860 mm (33.9 in) | Piattaforma 1450 x 1140 mm (57.1 x 44.9 in) | Tempo di sollevamento 25 s

Caratteristiche tecniche

• Gamma di capacità: 1000–2000 kg (1–2 tonnellate metriche)
• Altezza chiusa: 85–105 mm a seconda del modello
• Altezza sollevata: normalmente 860–870 mm a seconda del modello
• Dimensioni piattaforma: da 1450 x 800 mm a 1600 x 1200 mm (equivalenti in pollici indicati)
• Tempo di sollevamento: 25–35 s a seconda del modello
• Unità idraulica: pompa elettroidraulica Bucher
• Sistema di controllo: 24 V, impugnatura a pulsanti con interruttore uomo morto; comando a mano con cavo da 3 m
• Sicurezza: conformità EN1570, valvola anti-rottura tubazione, barre di sicurezza, interruttore fine corsa superiore, gioco di sicurezza anti-pizzicamento
• Meccanica: rulli e boccole autolubrificanti
• Numero di modelli standard: 10
• Opzioni: alimentazione 220 V monofase e sistema di controllo della posizione
