Gateway di comunicazione S7++

industrialeTCPEthernet

Descrizione

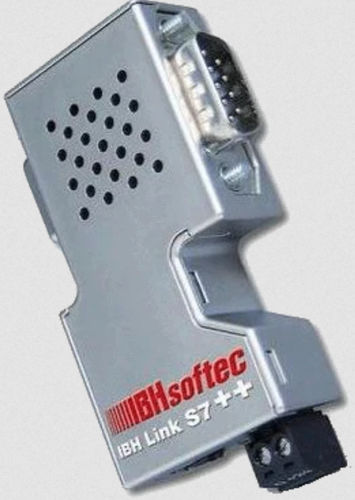

Quando un PLC Siemens deve essere collegato a un PC tramite Ethernet, la soluzione abituale è utilizzare un CP/processore di comunicazione. IBHsoftec offre una soluzione alternativa: IBH Link S7++. Si tratta di un gateway Ethernet‑PROFIBUS per programmazione, configurazione dei drive, comunicazione tra PC e PLC Siemens, comunicazione tra PLC e applicazioni FDT. L'IBH Link S7++ può essere collegato tramite hub o switch o direttamente alla scheda di rete del PC con un cavo crossover. Il protocollo utilizzato è TCP/IP standard, pertanto i sistemi possono essere gestiti via VPN o router. Le funzioni online sono possibili tramite PROFIBUS DP fino a 12 Mbit/s o tramite PPI/MPI. L'IBH Link S7++ elimina la necessità di CP Siemens e del software Simatic Net.

Funzioni

• Diagnostica dei nodi PROFIBUS tramite browser web
• Master Class 2 per servizi aciclici (DPV1)
• Configurazione via browser web
• Configurazione via NetPro
• Supporto Windows 8 64 bit
• Supporto Windows 10 64 bit
• Supporto Windows 11 64 bit
• Supporto STEP7 64 bit
• Sincronizzazione oraria
• Diagnostica PROFIBUS
• Diagnostica slave
• Impostazione parametri slave via DPV1
• Instradamento set di dati
• Configurazione dei drive
• Integrazione in TIA Portal
• DHCP
• S7‑Routing tramite RFC1006
• Fetch/Write tramite RFC1006
• Comunicazione PLC‑PLC
• Accesso ai dati di processo con altri PLC, Windows e Linux
• Supporto per STARTER, S7‑PCT, PDM, LifeList
• Impostazione e diagnostica dei dispositivi di campo tramite TCI
• Configurazione dei pannelli
• NUOVO: connessione a TRsystems notion.S Comfort Panels (TP1500/TP1900/TP2200)
• Online verso SIMATIC S5 tramite SINEC L2
• Fino a 16 connessioni PC parallele
• Fino a 32 connessioni MPI / DP parallele
• Rilevamento automatico del profilo bus
• Connettore PG
• RJ45 con autonegotiation
• LED di diagnostica
• Alimentazione dalla porta MPI/DP
• Alimentazione esterna 24V

Software, driver e API
I driver per SIMATIC MicroWin, STEP7, WinCC, ProTool e S7 for Windows sono forniti con l'IBH Link S7++. L'IBH OPC Server può essere utilizzato per collegare la visualizzazione al PLC tramite IBH Link S7++. Il driver IBHNet consente l'accesso diretto alle variabili tramite linguaggi di programmazione standard come Visual Basic o Delphi. È inclusa un'interfaccia di programmazione per applicazioni HMI. Per i sistemi Windows vengono forniti esempi in Visual Basic, Visual C, Visual C++, VB.net, Visual C#, Delphi ed Excel. Sono inclusi anche esempi per Linux.

Specifiche tecniche

• Modello: IBH Link S7++
• Codice prodotto: 20266
• Interfacce: Ethernet, PROFIBUS DP, MPI / PPI
• Velocità PROFIBUS DP: fino a 12 Mbit/s
• Connessioni parallele: fino a 16 connessioni PC; fino a 32 connessioni MPI/DP
• Protocolli supportati: TCP/IP, RFC1006 (S7‑Routing, Fetch/Write), ISO on TCP
• Configurazione: via browser web e via NetPro
• Sistemi operativi supportati: Windows 8/10/11 64 bit; STEP7 64 bit; Linux (esempi disponibili)
• Diagnostica: diagnostica nodi PROFIBUS via browser, diagnostica PROFIBUS, diagnostica slave, LED di diagnostica
• Connettori: connettore PG, RJ45 con autonegotiation
• Alimentazione: dalla porta MPI/DP se disponibile; altrimenti alimentazione esterna 24V
• Funzioni aggiuntive: sincronizzazione oraria, instradamento set di dati, configurazione dei drive, integrazione TIA Portal, supporto STARTER/S7‑PCT/PDM/LifeList, impostazione e diagnostica via TCI
