Gateway di comunicazione S7++ HS

industrialeTCPEthernet

Descrizione

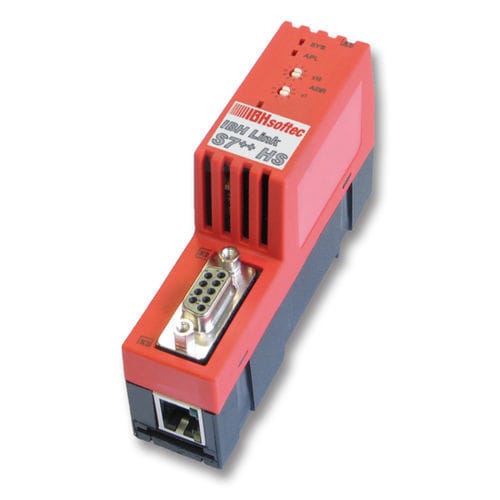

IBH Link S7++ HS è un gateway Ethernet–PROFIBUS–PPI/MPI per montaggio su guida DIN, progettato per collegare PC e postazioni di ingegneria ai PLC Siemens. Rappresenta un'alternativa ai moduli CP Siemens e non richiede Simatic Net per programmazione, configurazione azionamenti, comunicazione PLC‑PLC e applicazioni FDT/HMI. Il collegamento è possibile tramite switch/hub o direttamente con cavo crossover al PC usando TCP/IP standard; sono supportati accesso remoto tramite router, VPN e connessioni Internet.

Funzioni

• PROFIBUS DP fino a 12 Mbit/s
• Master Class 2 (DPV1) per servizi aciclici
• Configurazione via browser web e via NetPro
• Connettore PG/PC e RJ45 (10/100) con autonegotiation, DHCP
• LED diagnostici e diagnostica PROFIBUS/slave accessibile via browser
• Sincronizzazione oraria e rilevamento automatico del profilo bus
• S7‑Routing, Fetch/Write via RFC1006 (ISO on TCP)
• Fino a 16 connessioni PC parallele e fino a 32 connessioni MPI/DP
• Alimentazione da MPI/DP o 24 V esterno; spina 24 V integrata
• Montaggio su guida DIN; software compatibile con IBH Link S7++

Software e integrazione
I driver per SIMATIC MicroWin, STEP7, WinCC, ProTool e S7 for Windows sono forniti. È supportata l'integrazione in TIA Portal e il dispositivo è compatibile con IBH OPC Server. L'API (IBHNet) permette l'accesso diretto alle variabili da linguaggi comuni (Visual Basic, C/C++, VB.NET, C#, Delphi, Java, Excel) e sono inclusi esempi per Windows e Linux.

Specifiche tecniche

• Modello: IBH Link S7++ HS
• Numero prodotto: 20268
• Tipi gateway: Ethernet – PROFIBUS – PPI/MPI
• Velocità PROFIBUS DP: fino a 12 Mbit/s
• Connessioni parallele: fino a 16 PC; fino a 32 MPI/DP
• Protocolli: TCP/IP, S7‑Routing (RFC1006), Fetch/Write (RFC1006), ISO on TCP
• Configurazione: browser web, NetPro; integrazione TIA Portal
• HMI/API: IBHNet API con esempi; HMI via ISO on TCP
• Rete: RJ45 10/100 con autonegotiation, DHCP (supporto IPv6)
• Alimentazione: da MPI/DP o 24 V esterno
• Montaggio: guida DIN
• Interfacce: connettore PG, LED diagnostici
• Incluso: driver ed esempi per Windows e Linux
