Sensore di temperatura RTD

Pt100a termocoppia tipo Ja termocoppia tipo K

Panoramica del prodotto
Sensori di temperatura industriali per controllo di processo: PT100 (RTD) e ampia gamma di termocoppie (J, N, K e altri tipi). Progettate per misurazioni in liquidi, gas e solidi, queste sonde sono adattabili ad ambienti gravosi mediante scelte di cavi, guaine di protezione e opzioni di montaggio.

Applicazioni e integrazione
Adatte per monitoraggio di processo, anelli di controllo e interblocchi di sicurezza in impianti industriali. Selezionare il tipo di sensore in base all'intervallo di temperatura, al tempo di risposta e alla compatibilità con il sistema di controllo. Per sicurezza e affidabilità, associare i sensori di processo a un limitatore di temperatura e integrarli in quadri di controllo con regolatori PID se necessario.

Installazione e opzioni
Molteplici opzioni di montaggio facilitano l'integrazione: raccordi filettati, flange, staffe, piastre o montaggio a baionetta. Guaine di protezione e teste DIN (alluminio o acciaio inox) disponibili, con grado di protezione fino a IP68 e varianti con certificazione ATEX. Opzioni per cavi e connettori, oltre a trasmettitori (4-20 mA, HART; versione su guida DIN) per il collegamento diretto a PLC e sistemi di controllo.

Specifiche tecniche
PT100: -200°C a +600°C (consigliato -40°C a +300°C a seconda del tipo di cavo); conduttori in rame; 2/3/4/6 fili; classi B/A/AA; solo non schermato. Termocoppia J: -40°C a +750°C (consigliato fino a +550°C a seconda di cavo e guaina); Fe/CuNi; classe 1; con o senza messa a terra. Termocoppia N: -40°C a +1200°C (consigliato fino a +850°C a seconda di cavo e guaina); NiCroSil/NiSil; classe 1; con o senza messa a terra. Termocoppia K: -40°C a +1150°C (a seconda di cavo e guaina); NiCr/NiAl; classe 1; con o senza messa a terra. Altri tipi: L, R, S (alta temperatura, ceramica), T (preciso a temperature negative). Materiali conduttori: silicone (max +200°C), PTFE (max +260°C), treccia d'acciaio (max +400°C) con/senza molla, fibra di vetro (max +350°C / +450°C / +1000°C). Opzioni testina DIN: alluminio o acciaio inox; IP65/IP67/IP68; ATEX. Connettori: spine standard e miniature (femmina/maschio/integrata), spine PT100 3/4 fili, Harting (solo PT100), M12, DIN43650. Trasmettitori e comunicazione: trasmettitore 4-20 mA, protocollo HART; versione su guida DIN disponibile.

Caratteristiche / specifiche tecniche

• Tipi di sensori: PT100 (RTD), termocoppie J, N, K; opzioni L, R, S, T
• Intervalli di temperatura: PT100 -200°C a +600°C (consigliato -40°C a +300°C); J fino a +750°C (consigliato fino a +550°C); N fino a +1200°C (consigliato fino a +850°C); K fino a +1150°C
• Configurazioni PT100: conduttori in rame; 2/3/4/6 fili; classi B/A/AA; solo non schermato
• Materiali e colori termocoppie: J (Fe/CuNi, nero/bianco), N (NiCroSil/NiSil, rosa/bianco), K (NiCr/NiAl, verde/bianco); classe 1; con o senza messa a terra
• Opzioni cavi: silicone, PTFE, treccia d'acciaio, fibra di vetro (diverse temperature massime)
• Montaggio: raccordi filettati, flange, anelli, occhielli, fascette da tubo, piastre, baionetta
• Guaine e teste: con/senza testa DIN; raccordi filettati o flange; opzioni testa DIN: alluminio, acciaio inox; IP65/IP67/IP68; ATEX

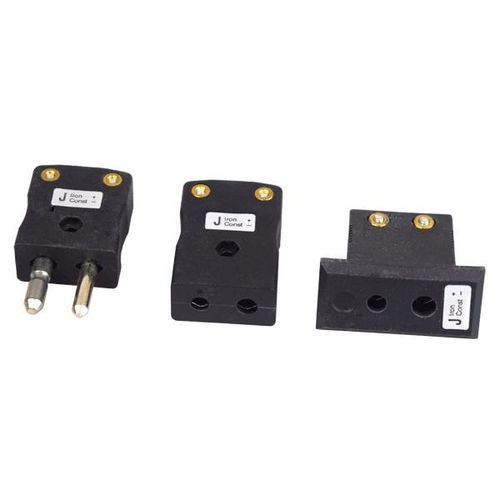

• Opzioni connettori: spine standard e miniature (femmina/maschio/integrata), spine PT100 3/4 fili, Harting (solo PT100), M12, DIN43650
• Trasmettitori e comunicazione: trasmettitore 4-20 mA, protocollo HART; versione su guida DIN disponibile
