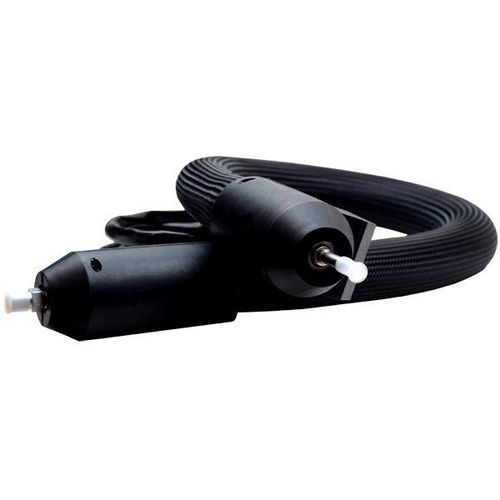

Tubo riscaldante per gas

per liquidicon rivestimento interno in PTFEper alta temperatura

Descrizione del prodotto Le tubazioni riscaldate consentono il trasporto di liquidi, gas e prodotti viscosi mantenendo la temperatura. Le tubazioni riscaldate IHP sono flessibili e adatte ad apparecchiature in movimento. La gamma comprende tubazioni riscaldate industriali e per strumenti analitici.

Costruzione Una tubazione riscaldata è costituita da un tubo interno (PTFE o metallo) racchiuso da una guaina esterna resistente alla pressione. Tra il tubo interno e la guaina è posizionato un cavo riscaldante flessibile personalizzato con sensore integrato. Le perdite di calore possono essere ridotte mediante uno strato termico doppio protetto da uno strato esterno resistente e tappi terminali.

Applicazioni Utilizzate per mantenere i fluidi pronti per il processo, evitare la formazione di condensa nei gas, garantire qualità uniforme, consentire la produzione o le misurazioni in altre sedi, collegare parti in movimento e mantenere proporzioni ottimali durante l'intero processo.

Specifiche tecniche Temperatura di esercizio fino a 550°C. Fornitura configurabile su richiesta. Potenza per metro regolata secondo le esigenze del processo. Sensori integrati: TC J (Fe-CuNi), TC K (NiCr-Ni), RTD PT100 o RTD Ni120. Opzioni di isolamento: schiuma di silicone, fibra di vetro tessile o fibra di silicato. Pressione di processo fino a 285 bar a 250°C. Lunghezza della tubazione fino a 150 m. Classe di protezione fino a IP54 (EN 60529). Tappi terminali in PA plastica, elastomero o alluminio. Raccordi abituali: DKR, RSL, RSS, DKL, DKM, DKS, DKJ, BDN, BSP. Connessioni mediante spine standard o cablaggio.

Tolleranze dei raccordi DN (NW) del tubo interno (mm) - Diametro interno del raccordo øID (mm)
4 - 3,0
6 - 4,5
8 - 6,0
10 - 7,5
12 - 10
16 - 12,5
20 - 16,0
25 - 20,1
32 - 27,5
40 - 31,5

Caratteristiche tecniche

• Temperatura di esercizio: fino a 550°C
• Materiali del tubo interno: PTFE o metallo
• Guaina esterna: guaina resistente alla pressione
• Riscaldamento: cavo riscaldante flessibile personalizzato con sensore integrato
• Sensori supportati: TC J (Fe-CuNi), TC K (NiCr-Ni), RTD PT100, RTD Ni120
• Opzioni di isolamento: schiuma di silicone, fibra di vetro tessile, fibra di silicato
• Pressione di processo: fino a 285 bar a 250°C
• Lunghezza massima: fino a 150 m
• Classe di protezione: fino a IP54 (EN 60529)
• Materiali dei tappi terminali: PA plastica, elastomero, alluminio
• Raccordi abituali: DKR, RSL, RSS, DKL, DKM, DKS, DKJ, BDN, BSP
• Connessioni: spine standard o cablaggio
• Potenza per metro: adattata al processo e alle esigenze del cliente
• Fornitura: configurabile su richiesta
