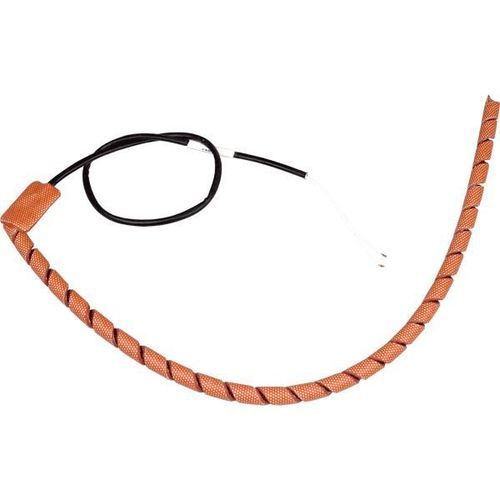

Bobina riscaldante elettrica

Descrizione del prodotto
Le resistenze a spirale in silicone (Series 185) sono elementi riscaldanti pre‑avvolti e flessibili progettati per tubi e componenti di piccolo diametro che richiedono riscaldamento su superfici curve. Combinano una costruzione laminata in silicone con filo resistivo incorporato per fornire riscaldamento superficiale uniforme fino a 200°C, idonee a diverse applicazioni industriali.

Applicazioni

• Tubi di piccolo diametro con fluido o gas
• Processi per semiconduttori
• Protezione antigelo per condotte e giunti
• Anticondensa per involucri e casse
• Mantenimento termico di linee di processo

Costruzione e installazione
Gli elementi sono realizzati con filo resistivo incapsulato tra due strati di silicone e laminati con calore e pressione. Il prodotto è fornito pre‑avvolto e rimane flessibile, facilitando l'installazione su tubi curvi o dritti. I diametri standard partono da Ø6,35 mm con lunghezze nominali fino a 1020 mm; montaggio supportato fino a Ø12,7 mm. Dimensioni e lunghezze personalizzabili su richiesta.

Controllo della temperatura
È possibile fornire un sensore di temperatura integrato per la regolazione in anello chiuso. Le uscite del sensore sono compatibili con quadri di controllo PID (soluzioni sensore + quadro PID disponibili) per garantire un controllo stabile della temperatura nei processi.

Specifiche tecniche
Carico superficiale: 0,26–0,3 W/cm²
Temperatura di esercizio: -60°C a +200°C
Tensione: 240 V (personalizzabile)
Diametri compatibili: Ø6,35 a Ø12,7 mm (personalizzabile)
Spessore: 1,5 mm
Lunghezza nominale: progettata per ~80% di copertura superficiale
Lunghezza estesa: circa 60% di copertura superficiale
Installazione: deve essere collegato a un impianto elettrico protetto da un dispositivo differenziale
Conduttività termica: 0,22 W/m·K

Specifiche ambientali

• Ottima resistenza a intemperie e invecchiamento
• Ottima resistenza a sviluppo fungino e batterico
• Elevata resistenza chimica a sostanze come acetone, alcool, acido formico, olio dei freni, acido acetico, grassi, HCl 10%, H2SO4 10%, cere e plastificanti
• Buona resistenza al vapore fino a +130°C o 2,5 bar

Gamma standard
Numero parte | Lunghezza nominale | Lunghezza estesa | Alimentazione | Potenza | Densità di potenza
185-2002 | 205 mm | 250 mm | 120 V | 11 W | 0,26 W/cm²
185-2003 | 375 mm | 440 mm | 240 V | 19,5 W | 0,27 W/cm²
185-2004 | 475 mm | 550 mm | 240 V | 25 W | 0,27 W/cm²
185-2005 | 612,5 mm | 720 mm | 240 V | 33 W | 0,28 W/cm²
185-2006 | 780 mm | 900 mm | 240 V | 45 W | 0,30 W/cm²
185-2007 | 1020 mm | 1150 mm | 240 V | 52 W | 0,27 W/cm²

Caratteristiche tecniche

• Carico superficiale: 0,26–0,3 W/cm²
• Intervallo di temperatura operativa: -60°C a +200°C
• Tensione standard: 240 V (personalizzabile)
• Diametri compatibili: Ø6,35–Ø12,7 mm (personalizzabile)
• Spessore: 1,5 mm
• Copertura nominale: ~80 %; copertura estesa: ~60 %
• Conduttività termica: 0,22 W/m·K
• Requisito di installazione: utilizzare su circuiti protetti da dispositivo differenziale
• Resistenza ambientale: eccellente contro invecchiamento, agenti biologici e molti prodotti chimici; buona contro il vapore fino a +130°C / 2,5 bar
