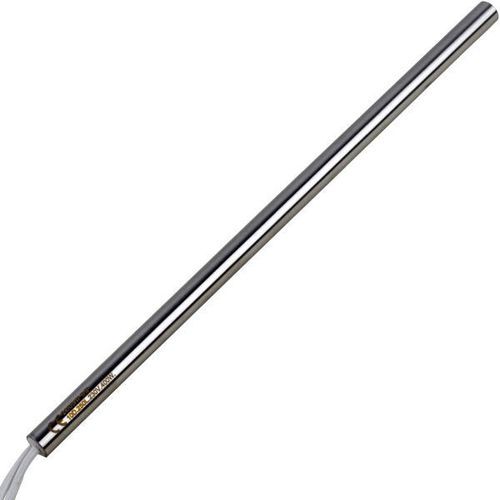

Cartuccia riscaldante in acciaio inossidabile

in Incoloy®a tenuta stagnatubolare

Descrizione del prodotto
La resistenza a cartuccia ad alta densità eroga una potenza molto elevata rispetto al suo ingombro e assicura una diffusione uniforme del calore sulla superficie esterna. Queste resistenze sono progettate per condizioni industriali gravose: temperature di processo fino a 750°C, vibrazioni, urti e cicli termici frequenti.

Applicazioni

• Riscaldamento utensili e piastre
• Riscaldamento di corpi solidi e liquidi
• Processi di colata, fusione e polimerizzazione
• Saldatura e brasatura
• Riscaldamento di apparecchiature medicali e di laboratorio

Costruzione e produzione
La resistenza è costruita avvolgendo strettamente un filo resistivo attorno a un nucleo ceramico cilindrico. È possibile creare più zone di potenza predisponendo il filo. L'elemento viene inserito in una guaina metallica e riempito con ossido di magnesio puro come isolante, quindi compresso al diametro e alle tolleranze richieste.

• Fondo saldato (opposto all'uscita dei conduttori)
• Rivestimento in acciaio inox
• Disco isolante in ceramica
• Isolante in ossido di magnesio compresso puro
• Filo resistivo nichel/cromo 80/20
• Supporto in ceramica
• Testa di fissaggio in ceramica
• Conduttori
• Pasta di sigillatura ceramica in sommità

Opzioni
Le resistenze a cartuccia ad alta densità possono essere fornite con sensori/termocoppie integrati e realizzate a tenuta di polvere e resistenti all'acqua su richiesta.

Specifiche tecniche

• Carico superficiale: fino a 60W/cm²
• Temperatura di esercizio: fino a 750°C
• Alimentazione: secondo richiesta
• Materiali della calotta: acciaio inox AISI304, AISI316, AISI321 o Incoloy®
• Calotta saldata TIG per pressione fino a 60kg/cm²
• Filo resistivo: nichel/cromo 80/20
• Tolleranza diametro: -0,02 a -0,06 mm
• Tolleranza lunghezza: ±1,5%
• Tolleranza potenza: +5% / -10%
• Tolleranza di calettamento foro: H7
• Resistenza dielettrica: 1500V 1/sec
• Perdita di corrente: ≤ 0,1mA a 242V
• Sensori integrati opzionali: TCJ, TCK o PT100
• Classe di protezione opzionale: IP67

Connessioni

• Standard (T1) — sigillata con pasta ceramica resistente al calore
• Piastretta ceramica (T2) — sporge circa 3–6 mm per evitare cortocircuiti in caso di vibrazioni
• Blocco terminale (T3) — blocco ceramico per semplificare la sostituzione dei conduttori
• Connessione filettata (T4) — connessione con dado per collegamento rapido; adatta per collegamenti in parallelo
• Uscita a un lato (T5) / doppia uscita (T5b) — conduttore a un'estremità o su entrambe
• Filettatura su entrambi i lati (T6) / (T6b) — filettatura su una o entrambe le estremità
• Flangia (T7) — flangia rotonda per il montaggio, ideale per macchine in movimento
• Staffa (T7b) — staffa perpendicolare per macchine mobili
• Raccordo (T8) — raccordo filettato per riscaldamento di liquidi; sopporta pressione e può essere corredato di guarnizione
• Angolo rinforzato (T9) — blocco di montaggio perpendicolare per rimozione agevole e protezione
• Uscita perpendicolare (T9 Base) — conduttori a 90° sigillati con pasta ceramica
• Uscita perpendicolare protetta (T9 PB) — protetta da tubo metallico saldato
• Gomito (T9 Elbow) — connessione con curva tubolare a 90°
• 90° (T9PBe) — prolunga tubolare a 90°, compressa e riempita con pasta ceramica
• Antivibrazione (T10) — compressione di estremità rinforzata con riduzione di diametro per applicazioni ad alta vibrazione
• Esterna (T11) — tipi di connessione esterna per rete metallica flessibile e tubo flessibile
• Interna (T12) — tipi di connessione interna per rete metallica flessibile e tubo flessibile

Conduttori e protezione cavi

• Aste in nichel (Vn.) — perni in nichel per facilitare il cambio dei conduttori; rivestiti isolanti. Temp. fino a 700°C
• Conduttori in fibra di vetro (P.Cv.) — conduttori in nichel rivestiti in fibra di vetro e silicone esterno. Temp. fino a 350°C
• Conduttori Teflon (P.Tf.) — resistenti all'acqua per requisiti di alta purezza. Temp. fino a 250°C
• Conduttori in silicone (P.Sf.) — altamente flessibili per movimento e vibrazioni. Temp. fino a 200°C
• Cavo standard (P.Cs.) — cavo 3 conduttori con conduttori in rame. Temp. fino a 200°C
• Manicotto in silicone (P.Fs.) — conduttori all'interno di manicotto in silicone; ideale in ambienti umidi. Temp. fino a 200°C
• Perline ceramiche (PSt.) — progettate per alte temperature. Conduttore interno in nichel. Temp. fino a 600°C
• Manicotto armato fibra di vetro (P.Fv.) — protegge conduttori intrecciati e multipli. Temp. fino a 200°C
• Rete metallica flessibile (P.Tm.) — acciaio zincato (inox su richiesta). Temp. fino a 500°C
• Tubo Vinkel (P.Tv.) — tubo flessibile zincato resistente agli urti e agli spruzzi. Temp. fino a 350°C
• Tubo flessibile inox (P.Tvi.) — tubo inox flessibile per protezione elevata; resistente a vibrazioni e prodotti viscosi. Temp. fino a 600°C

Sensore/termocoppia integrato

• Sensore isolato — completamente isolato dall'involucro esterno per evitare interferenze da potenziale di terra
• Sensore a massa — a contatto diretto con l'involucro per risposta rapida
• Posizione sensore personalizzata — opzione per scegliere la posizione del sensore per maggiore precisione e controllo del processo

Caratteristiche / specifiche tecniche

• Carico superficiale: fino a 60W/cm²
• Temperatura massima di esercizio: fino a 750°C
• Materiali della calotta: acciaio inox AISI304, AISI316, AISI321 o Incoloy®
• Calotta saldata TIG per pressione fino a 60kg/cm²
• Filo resistivo: nichel/cromo 80/20
• Tolleranza diametro: -0,02 a -0,06 mm
• Tolleranza lunghezza: ±1,5%
• Tolleranza potenza: +5% / -10%
• Tolleranza calettamento foro: H7
• Resistenza dielettrica: 1500V 1/sec
• Perdita di corrente: ≤ 0,1mA a 242V
• Sensori opzionali: TCJ, TCK o PT100
• Protezione opzionale: IP67
