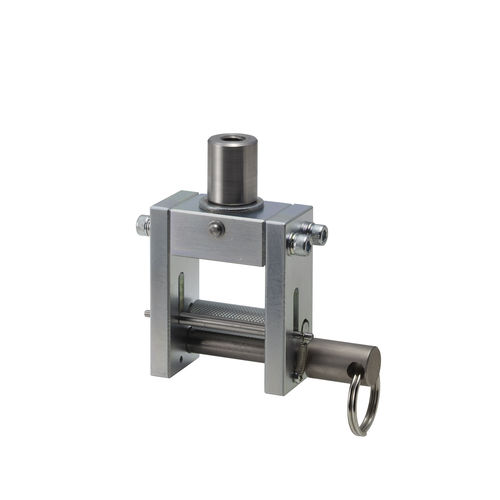

Accessorio per test di tensione PPC-5000N

di campione

Panoramica
PPC-5000N è un accessorio per prove di trazione di fascette in polipropilene (PP). Integra un morsetto di tipo avvolgente progettato per trattenere saldamente la fascetta PP senza slittamento, consentendo misure di trazione fino a 5000 N. L'accessorio supporta prove conformi alla parte corrispondente della norma JIS Z1527.

Punti chiave / Note
Il metodo di serraggio ad avvolgimento riduce la rottura della fascetta tipica dei morsetti avvolgenti tradizionali e minimizza lo slittamento del campione durante la prova. L'unità esegue misure forza–spostamento; la velocità di allungamento o la percentuale di allungamento devono essere determinate separatamente.

Caratteristiche

• Morsetto avvolgente per fissare la fascetta PP senza slittamento
• Riduce la rottura della fascetta associata ai morsetti avvolgenti
• Adatto per prove di trazione con capacità fino a 5000 N
• Progettato per misure corrispondenti a JIS Z1527 (Fascia in polipropilene)

Normative industriali rilevanti
Parte corrispondente di JIS Z1527 [2002] (Fascia in polipropilene)

Esempio di configurazione prodotto
Le configurazioni tipiche per le prove di trazione con PPC-5000N includono esempi come i numeri di richiesta 1P2001A e 1P2001B. Caratteristiche tipiche: capacità 5000 N, morsetti avvolgenti PPC-5000N per evitare lo slittamento, software fornito in grado di tracciare curve forza–spostamento.

Prodotti associati / Componenti di sistema tipici

• Unità di analisi forza–spostamento: FSA-5K2-5000N-EXT (es. qty: 1)
• Misuratore di forza digitale: ZTS-5000N (es. qty: 1)
• Colonna di prova motorizzata: MX2-5000N-EXT (es. qty: 1)
• Accessorio opzionale: PPC-5000N (mostrato come opzionale, qty: 2 in alcune config)
• Cavo opzionale: CB-528 (es. qty: 1)

Precauzioni

• Questo accessorio esegue misure forza–spostamento; la percentuale di allungamento deve essere calcolata separatamente se richiesta.
• Per fascette PP per imballaggi pesanti, selezionare una configurazione appropriata e verificare la capacità degli strumenti fino a 5000 N.
• La configurazione del prodotto dipende dalla forma del campione, dalle caratteristiche del materiale e dalle condizioni di prova; confermare le specifiche di ogni componente.
• I campioni con grande allungamento possono richiedere una colonna di prova con corsa sufficiente; assicurarsi che la corsa sia adeguata.

Specifiche tecniche

• Modello: PPC-5000N
• Produttore / Marca: IMADA
• Applicazione: Prove di resistenza a trazione per fascette in polipropilene (PP)
• Metodo di serraggio: Morsetto di tipo avvolgente (progettato per evitare lo slittamento)
• Capacità massima: 5000 N
• Conformità normativa: Parte corrispondente di JIS Z1527 (Fascia in polipropilene)
• Uso tipico: Accessorio per sistemi di prova forza/spostamento (utilizzato con misuratori di forza e colonne di prova)
• Output / Software: Il software fornito può generare curve forza–spostamento se incluso nella configurazione
