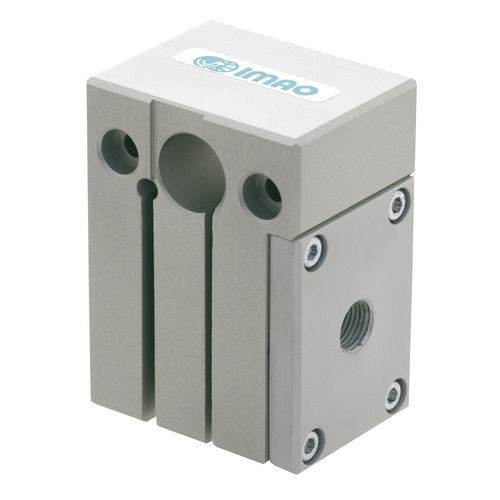

Sistema di serraggio pneumatico QSCA
per mandrinoper alberocompatto

sistema di serraggio pneumatico
sistema di serraggio pneumatico
sistema di serraggio pneumatico
Aggiungi ai preferiti
Confronta con altri prodotti


Caratteristiche

Tipo
pneumatico
Applicazioni
per mandrino, per albero
Altre caratteristiche
compatto, in alluminio
Forza

Max.: 200 N

Min.: 150 N

Descrizione

Sistema di bloccaggio pneumatico dell'albero. Bloccaggio tramite molla, sblocco tramite aria. Disponibile per alberi di diametro 10, 12, 14, 15, 16 e 20 mm. Azionamento pneumatico: 0.5 - 0,7 MPa Serraggio tramite pressione della molla Sblocco tramite pressione dell'aria La fornitura di aria permette di comprimere la molla per sbloccare l'albero. Il rilascio dell'aria permette di far lavorare la molla per bloccare l'albero. -Caratteristica 1. Capacità di bloccaggio multiplo simultaneo Collegare l'impianto idraulico ad aria a più morsetti rapidi di bloccaggio dell'albero installati permette di fare il bloccaggio/sbloccaggio in una sola operazione. Perfetto per l'uso su macchine dove vengono eseguiti molti cicli di bloccaggio/sbloccaggio o per applicazioni di bloccaggio multiplo. -Caratteristica 2. Capacità di funzionamento a distanza Con l'alimentazione dell'aria, si può fare un'operazione a distanza o l'installazione è possibile in posti fuori portata. Può anche essere installato in posti invisibili come il retro delle macchine, per mantenere l'aspetto delle macchine. -Caratteristica 3. Serraggio positivo Il meccanismo di bloccaggio a pressione della molla e di sbloccaggio a pressione dell'aria impedisce che la forza di bloccaggio dell'albero si abbassi. Con l'automatizzazione del serraggio, qualsiasi operatore può fare un serraggio uniforme. -Caratteristica 4. Risparmio di spazio Nessun bisogno di spazio di installazione più grande della dimensione del corpo (nessun spazio operativo della maniglia necessario). Corpo/piastra di copertura: Lega di alluminio A5052, finitura di sabbiatura, anodizzata, naturale O-Ring: Gomma nitrilica

---
